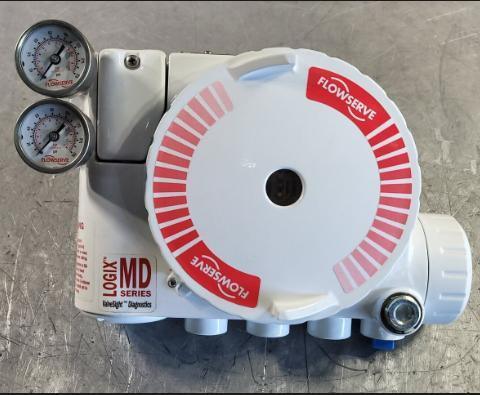

Alta precisão Flowserve Logix 3800 3800E Válvula de posicionamento digital

• Logix 3800: posicionador digital completo com cinco sensores de pressão integrados, diagnóstico ValveSight DTM e comunicação HART/Foundation Fieldbus/4-20 mA — projetado para máximo tempo de atividade do processo nos ambientes químicos e de petróleo e gás mais difíceis.
• Logix 3800E: alternativa baseada em valor construída na mesma plataforma, oferecendo formato, ajuste e desempenho de núcleo idênticos com HART/4-20 mA/E/S discreta — custo competitivo sem sacrificar a capacidade SIL 3 ou a robustez IP66.
• Ambos os modelos apresentam calibração rápida com um botão que configura automaticamente zero, amplitude e ganho em menos de 60 segundos, com um sensor de posição magneto-resistivo sem contato de elemento duplo blindado para estabilidade de longo prazo sem problemas.

Fonte: folheto Flowserve Logix 3800 (LGENBR3100-03, 05/2018) e páginas de produtos Flowserve.com

• Petróleo e Gás — automação de válvulas de controle upstream, midstream e downstream em áreas perigosas à prova de explosão (Ex d IIC), incluindo configurações de montagem remota para locais inacessíveis.
• Produtos químicos — processamento químico orgânico/inorgânico básico onde a integridade de segurança SIL 3, invólucro de alumínio livre de cobre resistente à corrosão e diagnóstico preditivo são obrigatórios.
• Energia e Água — controle de água de alimentação de caldeira, regulação de água de resfriamento e tratamento de águas residuais onde o monitoramento remoto habilitado para HART reduz a frequência de inspeção no local.

• O posicionador não consegue calibrar automaticamente — verifique se a pressão do ar fornecido atende ao requisito mínimo de 4,1 bar (60 psi); inspecione o módulo acionador piezoelétrico I/P e certifique-se de que o eixo de feedback (NAMUR ou eixo D) esteja corretamente engatado na ligação do atuador.
• Consumo excessivo de ar ou aviso de vazamento pneumático – cinco sensores de pressão integrados monitoram continuamente vazamentos na tubulação do atuador e no relé. Execute o teste de assinatura do ValveSight DTM para isolar se o vazamento está no diafragma do atuador, na tubulação ou no relé pneumático.
• Perda de comunicação no HART/Fieldbus — verifique se a tensão de conformidade do circuito é ≥10 VCC a 20 mA (resistência efetiva ~500 Ω); verifique a versão do firmware através do menu LCD/teclado e certifique-se de que o arquivo DD/DTM corresponda à revisão do sistema host.

• Antecessor: Logix 3200/3400 (descontinuado) — a série 3800 substitui ambos com até 80% mais capacidade de ar por meio de relé pneumático de gatilho duplo, diagnóstico integrado integrado e componentes eletrônicos com firmware atualizável.
• Alternativas da mesma família: Logix 3800E para aplicações sensíveis ao orçamento (descarta Foundation Fieldbus e diagnósticos avançados de DTM); Logix 3800zb (Zero-Bleed) para aplicações de conformidade ambiental que exigem emissões zero durante operação em estado estacionário.
• Equivalentes entre marcas: F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC — A vantagem da Flowserve está no sensor sem contato de elemento duplo, conjunto de diagnóstico de cinco sensores de pressão e calibração rápida com um botão.

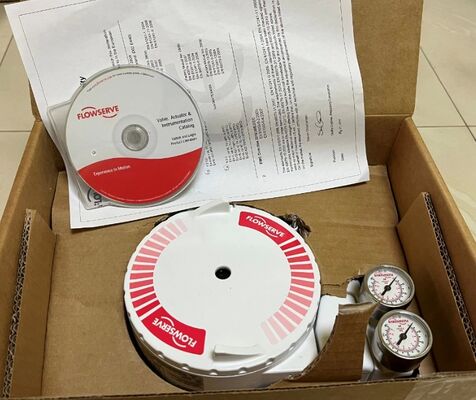

• Distribuidor Flowserve autorizado pela fábrica com acesso direto ao pipeline de produção Valtek/Logix — todas as unidades são enviadas com garantia e rastreabilidade completas do OEM.

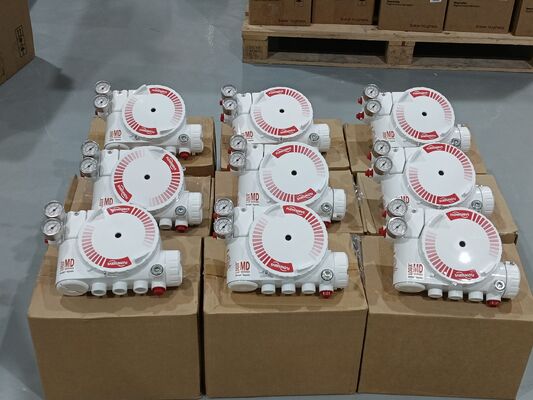

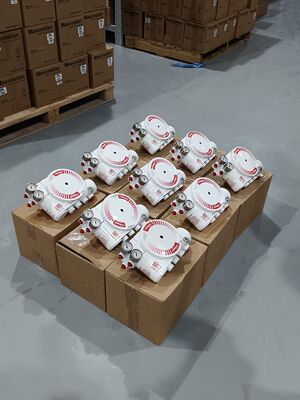

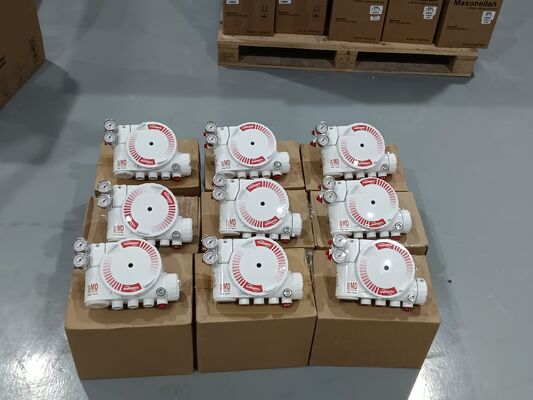

• Cada posicionador passa por testes de bancada pneumáticos antes do envio, incluindo calibração I/P, verificação da função do relé e verificação de firmware em relação à versão mais recente.
• Suporte pós-venda cobrindo assistência remota de configuração do ValveSight DTM, comissionamento no local e peças sobressalentes rápidas (módulos I/P, kits de relé, eixos de feedback) com envio em 48 horas.

• Logix 3800 padrão (HART, caixa de alumínio Ex d): normalmente de 4 a 6 semanas a partir da confirmação do pedido.
• Logix 3800E (invólucro HART, alumínio ou plástico): normalmente de 3 a 5 semanas.
• Configurações especiais (Foundation Fieldbus, aço inoxidável Ex d, montagem remota): 8–12 semanas dependendo da certificação e da complexidade da construção.

Para solicitar um orçamento, forneça: Nome da empresa / Pessoa de contato / E-mail / Modelo (3800 ou 3800E) / Protocolo de comunicação (HART, FF ou 4-20 mA) / Carcaça (alumínio Ex d, alumínio IS, SS Ex d ou plástico GP) / Atuação (ação simples ou dupla ação) / Quantidade / Aplicação.
