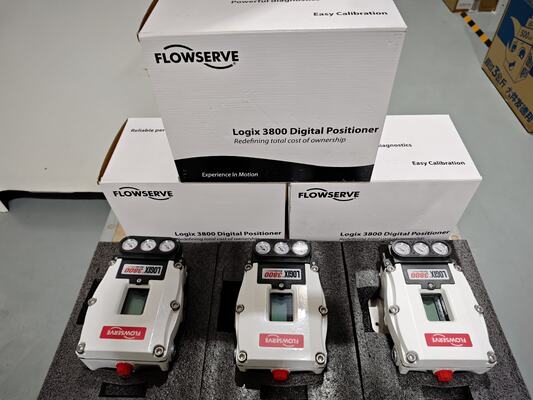

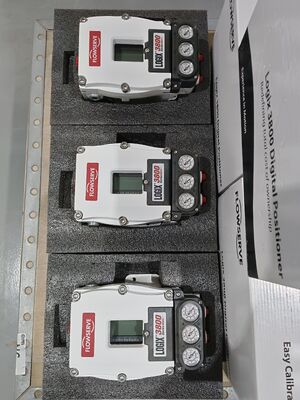

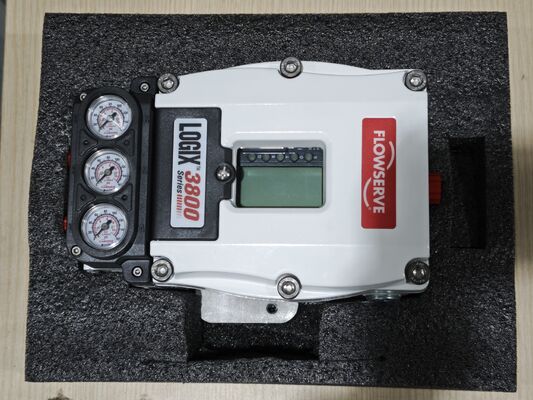

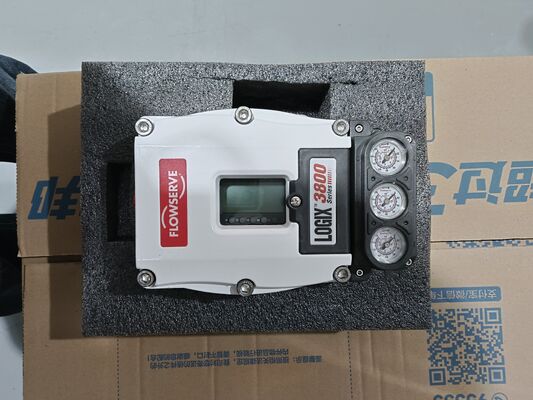

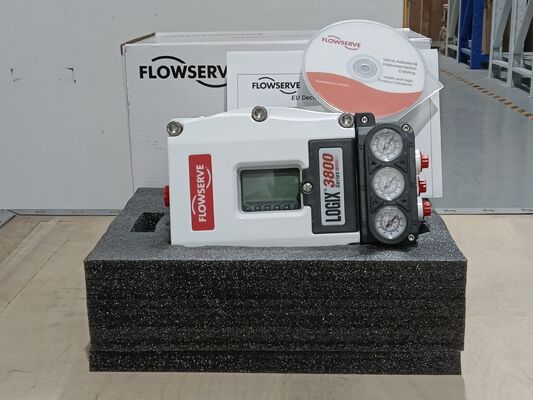

Alta precisão Flowserve Logix 3800 3800E Válvula de posicionamento digital

• Logix 3800: posicionador digital completo com cinco sensores de pressão integrados, diagnósticos ValveSight DTM e comunicação HART / Foundation Fieldbus / 4-20 mA — projetado para tempo de atividade máximo do processo nos ambientes mais rigorosos de petróleo e gás e químicos.
  Flowserve Logix 3800 e 3800E — Posicionador Digital
  [Visão Geral do Produto]
  Logix 3800: posicionador digital completo com cinco sensores de pressão integrados, diagnósticos ValveSight DTM e comunicação HART / Foundation Fieldbus / 4-20 mA — projetado para tempo de atividade máximo do processo nos ambientes mais rigorosos de petróleo e gás e químicos.
  Logix 3800E: alternativa baseada em valor construída na mesma plataforma, oferecendo forma, ajuste e desempenho central idênticos com HART / 4-20 mA / E/S discreta — custo-competitivo sem sacrificar a capacidade SIL 3 ou a robustez IP66.
  Ambos os modelos apresentam calibração rápida com um botão que configura automaticamente zero, span e ganho em menos de 60 segundos, com um sensor de posição magneto-resistivo sem contato de elemento duplo blindado para estabilidade sem problemas a longo prazo.
  [Especificações Técnicas]
  Parâmetro Logix 3800 Logix 3800E
  Capacidade de ar (simples ação) / (dupla ação) 20,4 / 30,6 Nm³/h @ 4,1 bar (12 / 18 SCFM @ 60 psi) Mesma plataforma pneumática
  Protocolos de comunicação Analógico, HART, Foundation Fieldbus, 4-20 mA, E/S discreta Analógico, HART, 4-20 mA, E/S discreta
  Temperatura de operação / Proteção -52°C a 85°C (dupla ação) / IP66 -40°C a 85°C / IP66
  Certificações / Segurança ATEX, IECEx, FM/CSA, China CCC, Ex db, Ex ia / Capacidade SIL 3 ATEX, IECEx, FM/CSA, Ex d, Ex ia / Capacidade SIL 3
  Desempenho (resolução / repetibilidade / histerese) ≤0,25% / ≤0,25% / ≤1,0% Desempenho central equivalente
  Material da carcaça Alumínio livre de cobre, opção de aço inoxidável Alumínio livre de cobre, opção de plástico (GP)
  Diagnósticos 5 sensores de pressão + ValveSight DTM com assinaturas offline/online Conectividade IoT RedRaven para monitoramento da saúde de ativos

  Fonte: Folheto Flowserve Logix 3800 (LGENBR3100-03, 05/2018) e páginas de produtos Flowserve.com

  [Indústria de Aplicação]
  Petróleo e Gás — automação de válvulas de controle upstream, midstream e downstream em áreas perigosas à prova de explosão (Ex d IIC), incluindo configurações de montagem remota para locais inacessíveis.
  Químicos — processamento químico orgânico/inorgânico básico onde integridade de segurança SIL 3, carcaça de alumínio livre de cobre resistente à corrosão e diagnósticos preditivos são obrigatórios.
  Energia e Água — controle de água de alimentação de caldeiras, regulagem de água de resfriamento e tratamento de águas residuais onde o monitoramento remoto habilitado para HART reduz a frequência de inspeção do local.
  [Problemas Comuns e Soluções]
  Posicionador falha na auto-calibração — verifique se a pressão do ar de suprimento atende ao requisito mínimo de 4,1 bar (60 psi); inspecione o módulo de driver piezoelétrico I/P e certifique-se de que o eixo de feedback (NAMUR ou D-shaft) esteja corretamente engatado com a ligação do atuador.
  Consumo excessivo de ar ou aviso de vazamento pneumático — cinco sensores de pressão integrados monitoram continuamente a tubulação do atuador e o vazamento do relé. Execute o teste de assinatura ValveSight DTM para isolar se o vazamento está no diafragma do atuador, na tubulação ou no relé pneumático.
  Perda de comunicação em HART/Fieldbus — verifique se a tensão de conformidade do loop é ≥10 VCC a 20 mA (resistência efetiva ~500 Ω); verifique a versão do firmware através do menu LCD/teclado e certifique-se de que o arquivo DD/DTM corresponda à revisão do sistema host.
  [Modelos de Substituição]
  Predecessor: Logix 3200 / 3400 (descontinuado) — a série 3800 substitui ambos com até 80% mais capacidade de ar via relé pneumático de dupla válvula, diagnósticos integrados e eletrônica atualizável por firmware.
  Alternativas da mesma família: Logix 3800E para aplicações sensíveis ao orçamento (descarta Foundation Fieldbus e diagnósticos DTM avançados); Logix 3800zb (Zero-Bleed) para aplicações de conformidade ambiental que exigem emissões zero durante a operação em estado estacionário.
  Equivalentes de outras marcas: F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC — a vantagem da Flowserve reside no sensor sem contato de elemento duplo, no conjunto de diagnósticos de cinco sensores de pressão e na calibração rápida com um botão.
  [Por que Comprar Conosco]
  Distribuidor Flowserve autorizado de fábrica com acesso direto à linha de produção Valtek/Logix — todas as unidades são enviadas com garantia total do OEM e rastreabilidade.
  Cada posicionador passa por testes pneumáticos em bancada pré-embarque, incluindo calibração I/P, verificação da função do relé e verificação do firmware em relação à versão mais recente.
  Suporte pós-venda cobrindo assistência remota de configuração ValveSight DTM, comissionamento no local e peças de reposição expedidas (módulos I/P, kits de relé, eixos de feedback) com despacho em 48 horas.
  [Estoque e Prazo de Entrega]
  Logix 3800 padrão (HART, carcaça de alumínio Ex d): tipicamente 4–6 semanas a partir da confirmação do pedido.
  Logix 3800E (HART, carcaça de alumínio ou plástico): tipicamente 3–5 semanas.
  Configurações especiais (Foundation Fieldbus, aço inoxidável Ex d, montagem remota): 8–12 semanas, dependendo da certificação e complexidade da construção.
  [Formulário de Cotação]

  Para solicitar uma cotação, por favor, forneça: Nome da Empresa / Pessoa de Contato / E-mail / Modelo (3800 ou 3800E) / Protocolo de Comunicação (HART, FF ou 4-20 mA) / Carcaça (alumínio Ex d, alumínio IS, SS Ex d ou plástico GP) / Atuação (simples ação ou dupla ação) / Quantidade / Aplicação.
