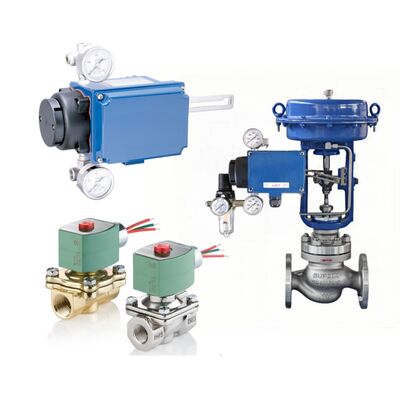

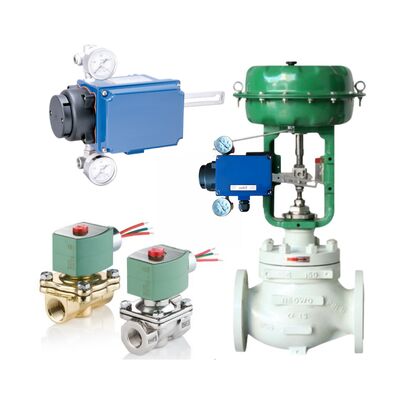

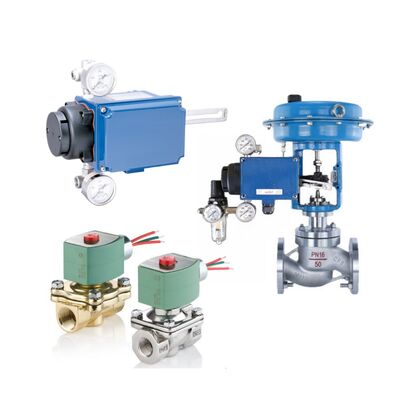

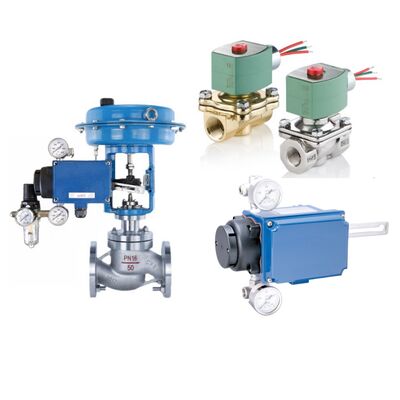

ASCO válvulas de bobina solenoide e Azbil série 100 modelo AVP100 102 controlador de válvula de posicionamento de válvula inteligente

O Smart Valve Positioner 100 Series da Azbil (AVP100/102) é um dispositivo baseado em microcontrolador que converte sinais de entrada de 4-20 mA DC em saída pneumática para controlar a posição da válvula.O AVP100 é apenas analógico., enquanto o AVP102 integra o protocolo HART6 para comunicação bidirecional. Ele suporta ajustes elétricos para relações de posição de válvula de entrada, incluindo curvas de fluxo divididas e personalizadas.De potência não superior a 1000 WO posicionador inclui um sensor VTD para feedback, EPM para conversão eletro-pneumática e relé piloto para amplificação de ar,assegurar um controlo preciso com diagnósticos para a fiabilidade em ambientes industriais.

• Configuração e calibração automáticas: O programa ativado por interruptor detecta o tipo de actuador e regula o tempo de funcionamento; o zero/tempo de funcionamento manual através de uma chave de fenda.
• Integração HART (AVP102): Suporta o comunicador HART ou o software CFS100 para configuração, sinais falsos e diagnósticos como alarme de desvio e alarme de temperatura.
• Configuração de controlo: configurações PARAM para o tamanho do atuador, histerese (LIGHT/MEDIUM/HAVY), parâmetros PID para resposta otimizada.
• Segurança e segurança: Posição de segurança em caso de avaria crítica, absorvedor de sobretensão, proteção contra raios (12 kV/1000 A), fixação à terra < 100 Ω.
• Características de manutenção: interruptor A/M para desvio de ar manual (de acção única), ajuste de equilíbrio EPM, auto-diagnóstico de erros RAM/ROM/NVM.
• Diagrama de blocos: Conversão de entrada, cálculo do PID, controlador EPM, relé piloto, feedback VTD; fornecimento de ar de 140-700 kPa para uma operação equilibrada.
• Reverso do relé para dupla ação: Integra para saída de pressão oposta, com balanço OUT1 através de SVP e OUT2.

Otimizado para posicionamento de válvulas de precisão em indústrias de processo que exigem desempenho robusto, como refinarias petroquímicas e usinas de energia.Fisher.Apto para locais perigosos com homologações à prova de chama, suportando circuitos de controlo em sistemas com alta interferência ou vibração magnética.

• O que fazer em caso de erro VTD FAULT?Verificar a alavanca de retroalimentação dentro de um ângulo de ± 20°, o conector VTD, a linha de entrada; contactar a Azbil se persistir.
• Erro de saída do EPM HI/LO?Verificar o fornecimento de ar, entrada > 4 mA, A/M em modo automático, limpar o bico/orifício, ajustar o equilíbrio do EPM, testar com entrada variável.
• Erro de tempo extra?Verifique a temperatura da zona de emergência e mova-se para uma área mais fria.
• Erro de LO IIN?Assegurar um sinal de entrada de pelo menos 3,85 mA.
• Erro ACT ERR?Aumentar o fornecimento de ar, verificar 1-10 psig, assinante usando ValVue, executar sinal de valor.

Telefone/WeChat/WhatsApp:

+8613916209596

Email:Svetama@gbsxj.com

• Relais de reforço: para aumentar o fluxo de ar nos grandes atuadores.
• CFS100 Software de Comunicação de Campo: para configuração e diagnóstico pormenorizados.
• Modelo de comunicador HART 375: para operações AVP102.
• Leve de extensão: para ângulos de retroalimentação superiores a 20°.
• Adaptadores de conduta: Para ligações elétricas em zonas perigosas.
