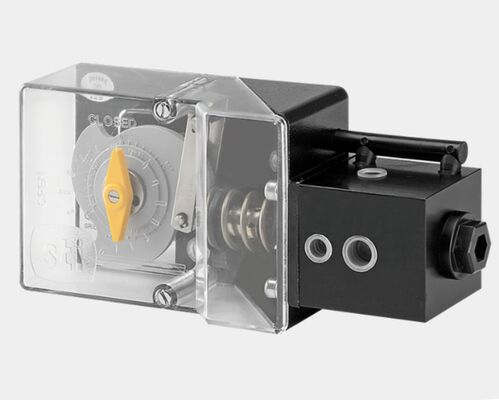

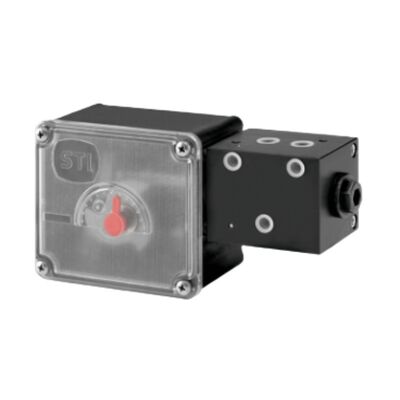

IMI STI PT Série SR/CCK Posicionador de válvulas de dupla e única ação para válvulas de esferas de enchufe de borboleta

O posicionador de válvulas da série SR/CCK do IMI STI PT é uma solução de posicionamento pneumático e eletro-pneumático de grande capacidade concebida para a operação proporcional de um quarto de giro de válvulas industriais.Construído sobre o princípio do equilíbrio de forças, amplifica os sinais pneumáticos para eliminar o arrasto do atuador e aumentar a velocidade de resposta, ao mesmo tempo em que determina com precisão a posição do atuador através de funções de sinal de controle linear ou não linear.Com um comprimento de 80 mm ou mais, mas não superior a 150 mm,, este posicionador suporta acionadores rotativos de ação única e de ação dupla, e acionadores lineares com um suporte específico.Sua construção robusta oferece desempenho confiável em ambientes industriais adversos, tornando-se um componente de controlo central para conjuntos de válvulas pneumáticas em todos os sectores de automação de processos.

• Projeto de trabalho pesado para condições de trabalho extremas e perigosas
• Configurar como acionamento único ou duplo para compatibilidade flexível dos atuadores
• Equipado com camas lineares até um ângulo de 270°, com perfis de camas personalizados disponíveis mediante pedido
• Ângulos de funcionamento das camas e ajustes de alcance claramente marcados na unidade
• Amplifica os sinais pneumáticos para reduzir o arrasto do atuador e melhorar a velocidade de resposta
• Válvula de bobina de sinalização de alcance dividido para diferentes requisitos de sinalização de comando
• Indicador de posição visual integrado para a monitorização operacional em tempo real
• Opção de construção completa de aço inoxidável para maior resistência à corrosão
• Alta precisão de posicionamento com baixa histerese e excelente linearidade
• Adequado para instalação ao ar livre, no mar, em tempestades de areia e em condições ambientais sem cobre
• Um único sinal de comando permite a verificação da sequência funcional de vários atuadores

• Sinal de entrada: 3-15 psi pneumático / 4-20 mA eletro-pneumático; gama dividida 3-9 / 9-15 psi disponível
• Pressão de alimentação: 2-10 bar (padrão), 2,5-7 bar gama de funcionamento ideal
• Temperatura de funcionamento: -20°C a +70°C; variáveis de temperatura personalizadas disponíveis mediante pedido
• Precisão de posicionamento: 1% do alcance total (cam linear)
• Sensibilidade: 0,25% da faixa de sinal
• Histerese: 0,5% do curso completo
• Linearidade: 1% do curso completo
• Cv Máximo Fluxo Baixo: ND 1/4" entrada = 0.34; ND 1/4" saída = 0.34
• Consumo de ar: 1,02 Nm3/h (0,6 SCFM) a 400 kPa (60 psi)
• Conexão de alimentação: ND 1/4"
• Conexão elétrica: ND 1/2" NPTF
• Peso: Construção compacta de qualidade industrial (variante padrão)
• Conformidade: Norma de qualidade EN ISO 9001; ATEX para zonas perigosas

O posicionador de válvulas da série SR/CCK do IMI STI PT é amplamente aplicado em sistemas de automação de processos em setores industriais de alta procura, servindo como componente de controlo crítico para conjuntos de válvulas pneumáticas.As principais aplicações incluem::

• Sistemas de produção, refino e oleodutos de petróleo e gás
• Instalações de transformação química e petroquímica
• Geração de energia (centrais térmicas, hidrelétricas e de gás)
• Produção de metais e transformação metalúrgica
• Instalações industriais offshore e aplicações marítimas
• Fabricação pesada com condições ambientais adversas
• Sistemas de processo que exigem componentes sem cobre
• Tubulações industriais com válvulas de borboleta, conector e válvulas de esfera
• Controle de atuadores rotativos e lineares na automação de processos
• Operações em zonas perigosas com atmosferas explosivas

É concebido para a operação proporcional de atuadores rotativos de ação única ou dupla (para válvulas de borboleta, conector, esferográfica) e pode ser utilizado com atuadores lineares quando emparelhados com um suporte específico.

Sim, apresenta um design robusto adequado para instalação ao ar livre, e também é adaptado para offshore, tempestade de areia, livre de cobre e várias condições ambientais industriais adversas.

É fornecida uma opção de construção completa de aço inoxidável, oferecendo uma resistência à corrosão superior para ambientes industriais químicos, petroquímicos e de alta umidade.

Os perfis de camas especiais estão disponíveis mediante pedido, com camas lineares padrão com ângulo de até 270° suportando a maioria dos comprimentos de curso dos atuadores comuns.

Sim, está equipado com uma válvula de bobina de sinal de intervalo dividido, suportando sinais de entrada de intervalo dividido de 3-9 / 9-15 psi para diversos requisitos de controle de processo.

O posicionador apresenta ajustamentos marcados de alcance e ângulo para uma simples calibração no local; seu design modular e pesado minimiza as necessidades de manutenção,com fácil acesso a componentes para manutenção de rotina.

Sim, foi construído para cumprir as directivas ATEX para atmosferas potencialmente explosivas, tornando-o adequado para operações em áreas perigosas nos setores de petróleo, gás e químicos.

Os manômetros de pressão são o acessório padrão, com suportes de montagem personalizados e adaptadores de ligação disponíveis mediante pedido para requisitos específicos de instalação.

Para consultas sobre produtos, suporte técnico, solicitações de personalização e encomenda, entre em contato conosco através de:

Wechat/what's app/número de telefone: +8613472860702

Nossa equipe profissional fornecerá soluções oportunas e personalizadas para suas necessidades de automação de processos e controle de válvulas.
