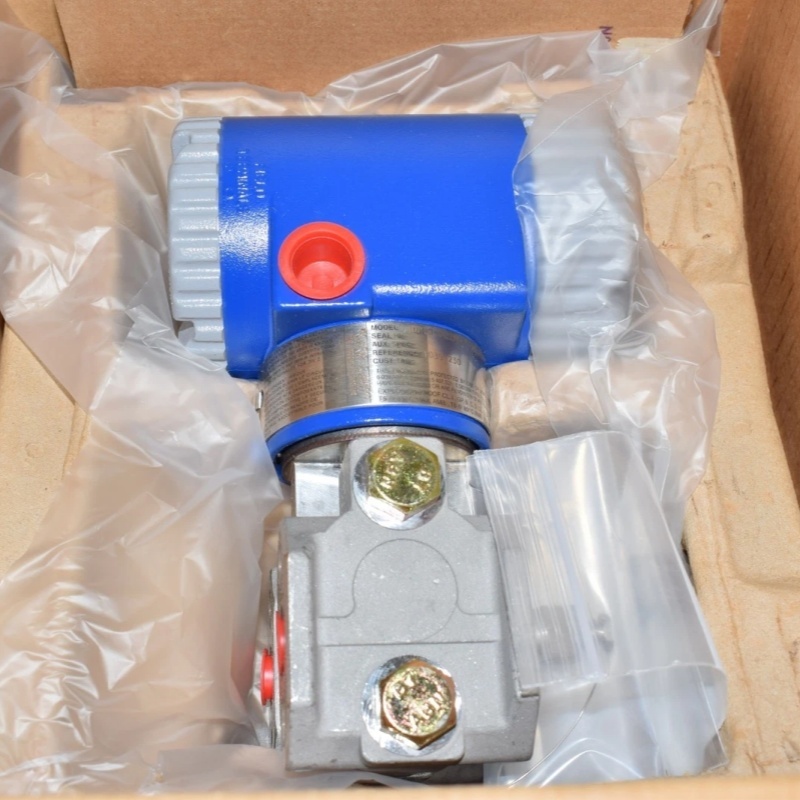

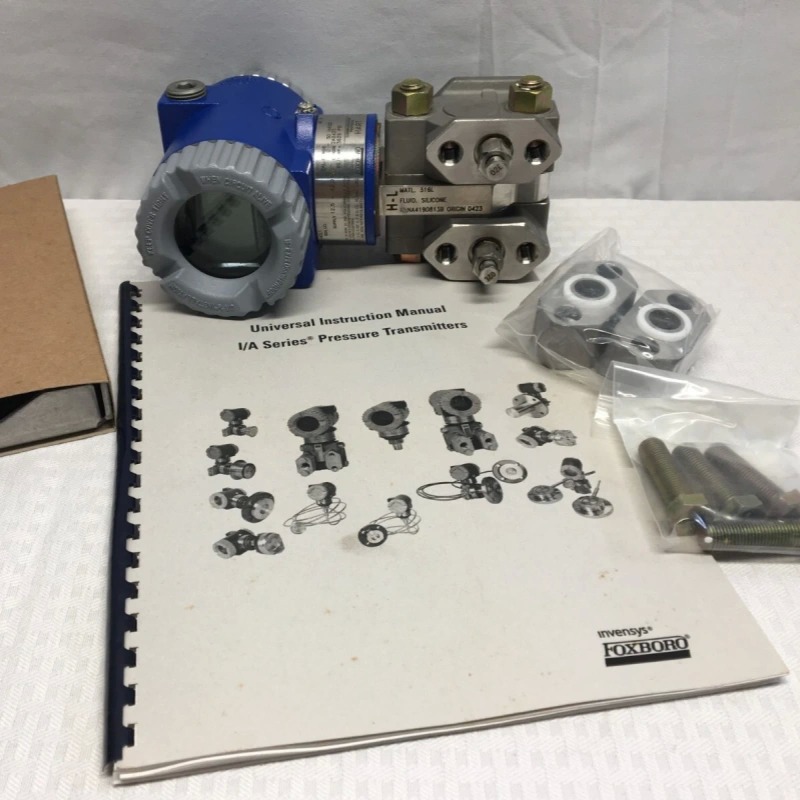

Schneider Foxboro IDP10 Transmissor de pressão diferencial Sensor DP inteligente

O transmissor eletrônico de células d/p da série I/A Foxboro IDP10 foi concebido para a medição precisa e confiável da pressão diferencial em aplicações de controlo de processos e medição de fluxo.Converte a diferença entre duas pressões (aplicadas em lados opostos de um microsensor de tensímetro de silício) num sinal de saída de 4 ‰ 20 mA, opcionalmente com um sinal HART digital sobreposto para configuração e monitorização remotas.

O IDP10 está disponível em várias versões estruturais (tradicionais ou de baixo perfil) e pode ser fornecido em configurações adequadas para saída analógica simples ou saída digital inteligente,que o tornam adequado para uma ampla gama de tarefas de medição industrial, desde a medição do caudal até à medição do nível do líquido ou da densidade.

O transmissor é amplamente utilizado em indústrias, incluindo química, petróleo e gás, água e águas residuais, geração de energia,e qualquer instalação que exija uma medição precisa da pressão diferencial ou do caudal em condições de processo estáveis ou exigentes.

• Microsensor de silicone, comprovado em milhares de instalações, oferecendo desempenho estável a longo prazo.
• Saída selecionável: comunicação digital analógica ou inteligente HART / FoxCom / FOUNDATION Fieldbus padrão de 4?? 20 mA para configuração e diagnóstico remotos.
• Opção de alojamento tradicional ou de baixo perfil (compacto) para se adequar a diferentes restrições de instalação.
• Opções de habitação duráveis, incluindo alumínio revestido com epoxi ou aço inoxidável 316, ambos que atendem às normas de proteção NEMA 4X / IEC IP66 para ambientes adversos.
• Uma ampla gama de materiais de sensores disponíveis: aço inoxidável 316L, liga de Co-Ni-Cr, Hastelloy (liga de níquel), Monel ou Tântalo para combinar vários meios de processo.
• Opções de montagem flexíveis, incluindo ligação direta, montagem de colectores ou com vedações remotas; suportes de montagem opcionais para instalações de tubos, superfícies ou colectores.
• Comportamento de saída configurável: saída linear ou de raiz quadrada, ação para a frente ou para trás, amortecimento ajustável, escala para cima/para baixo à prova de falhas configurável através de interface local ou remotamente.
• Adequado para instalações em ambientes perigosos ou explosivos, versões disponíveis com certificados ATEX/IECEx/FM/CSA, com opção de duplo selo conforme com a ANSI/ISA 12.27.01.

• Tipo de medição: pressão diferencial
• Tecnologia dos sensores: microsensores de tensão de silício (celular ′′d/p)
• Sinais de saída: analógico 4 ¢ 20 mA; opcional digital sobreposto HART / FoxCom / FOUNDATION Fieldbus (dependente do modelo)
• Modo de saída: linear ou escalável; ação para a frente ou para trás; amortecimento selecionável pelo utilizador e comportamento à prova de falhas
• Span (intervalo de pressão diferencial): configurável de acordo com o modelo e a aplicação.5 ̊30 inH2O) até aos intervalos mais elevados, consoante a versão do conector de processo e do sensor.
• Pressão estática nominal: depende da configuração do modelo e dos materiais; adequado para muitas aplicações industriais, incluindo ambientes de alta pressão estática, quando a configuração adequada for selecionada.

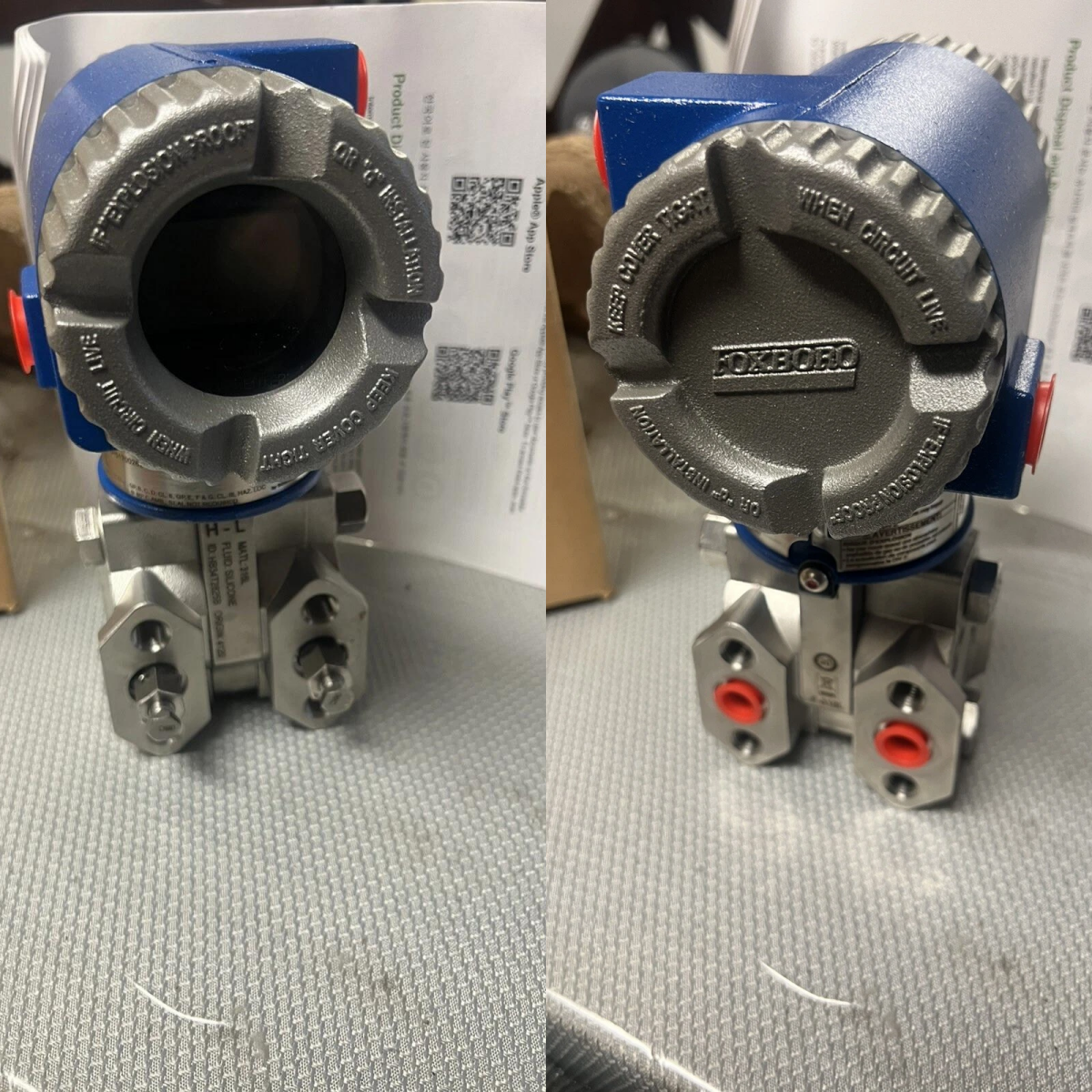

• Abrigo e protecção: Alumínio revestido com epoxi ou 316 de aço inoxidável, classificado NEMA 4X / IEC IP66, adequado para ambientes industriais adversos.
• Materiais molhados pelo sensor: aço inoxidável 316L, ligas de Co-Ni-Cr, liga de níquel (Hastelloy), Monel, Tântalo, ‡ selecionável com base na compatibilidade com fluidos de processo.

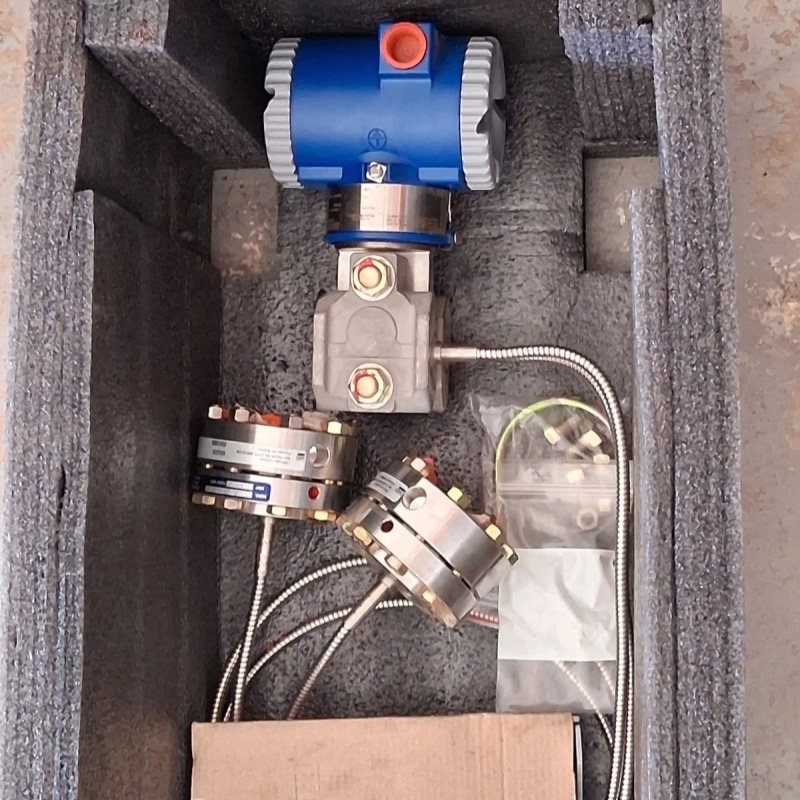

• Opções de montagem: montagem direta de processo, colector, tubo ou superfície com suportes opcionais; configurações de vedação remota ou de vedação capilar disponíveis para serviços de alta temperatura ou corrosivos.
• Display local opcional: indicador digital LCD com configuração de botão e calibração acessíveis localmente se a versão digital for selecionada.
• Conformidade e certificação: marcação CE; versões disponíveis certificadas para zonas perigosas (ATEX, IECEx, FM, CSA), opção de duplo selo por ANSI/ISA 12.27.01-2003.

• Medição do caudal através de dispositivos primários, tais como placas de orifício, tubos de Venturi, bocas de caudal ou outros elementos de caudal, utilizando como base a pressão diferencial
• Medição do nível de líquido em recipientes, reservatórios ou reservatórios fechados ou sob pressão, utilizando pressão diferencial ou configurações de vedação remota
• Medição a nível de interface ou medição baseada na densidade em reservatórios de processo onde existem fluidos bifásicos ou em camadas
• Monitorização do caudal ou da queda de pressão em tubulações para controlo de processos, transferência de custódia, monitorização de filtros, funcionamento de bombas ou sistemas de segurança
• Monitorização geral da pressão diferencial industrial em instalações químicas, instalações de petróleo e gás, centrais eléctricas, instalações de tratamento de água, instalações petroquímicas,e outras indústrias de processamento que necessitam de, detecção e controlo confiáveis da pressão diferencial

• Foxboro IDP10S Transmissor de Pressão Diferencial Inteligente (mais alto desempenho, comprimento de vida e diagnóstico)
• Transmissores de pressão diferencial da série Foxboro IDP05 / IDP100 (para diferentes faixas de pressão ou necessidades de aplicação)
• Outros transmissores de pressão/nível e instrumentação oferecidos pela Foxboro/Schneider Electric para medição de caudal, nível, pressão de medição ou pressão absoluta
