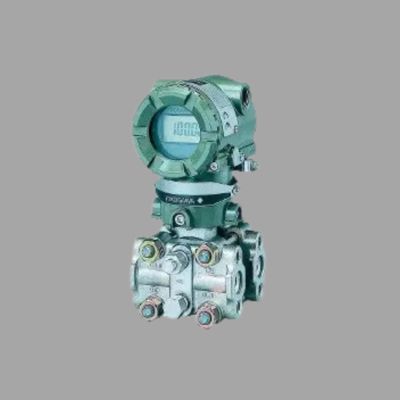

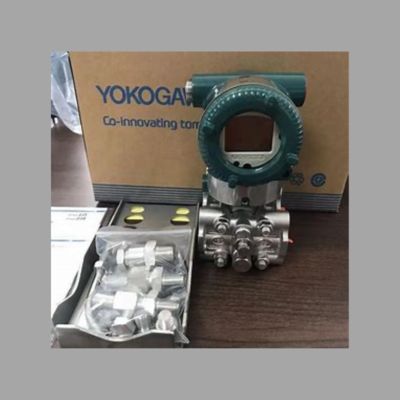

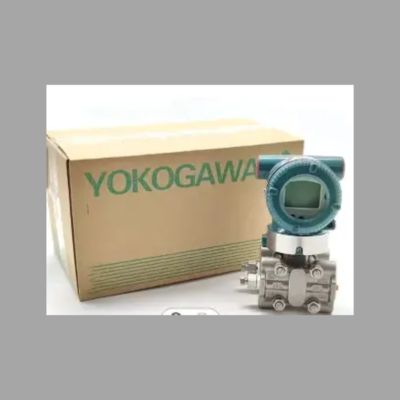

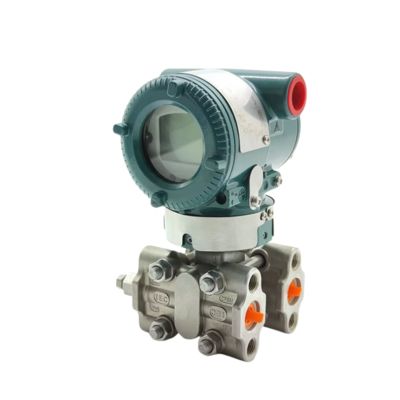

Yokogawa EJX120A: Transmissor de pressão diferencial avançado para aplicações exigentes
O Yokogawa EJX120A representa um pináculo da engenharia no campo da medição de pressão industrial.O EJX120A é um motor de alto desempenho, um transmissor de pressão diferencial baseado em microprocessador concebido para proporcionar uma precisão excepcional, fiabilidade inabalável e estabilidade a longo prazo nos ambientes de processo mais desafiadores.É o instrumento de escolha para aplicações críticas em indústrias como petróleo e gás, petroquímica, geração de energia e processamento químico, onde a medição precisa da pressão é fundamental para a segurança, eficiência e qualidade do produto.
Tecnologia básica e desempenho superior
No coração do EJX120A está a tecnologia proprietária do sensor de ressonância de silício da Yokogawa.O sensor consiste em uma bolacha de silício de cristal único onde dois ressonadores em forma de H são excitados em sua frequência naturalQuando a pressão diferencial é aplicada ao sensor, causa uma mudança de tensão, que por sua vez altera a frequência de ressonância dos ressonadores.O microprocessador detecta esta diferença de frequência e converte-a numa, um sinal de saída de corrente contínua de 4 a 20 mA ou um sinal digital através de protocolos como HART®, FOUNDATIONTM Fieldbus ou BRAIN.
| Categoria | Detalhes |
|---|
| Nome do produto | Transmissor de pressão diferencial Yokogawa EJX120A |
| Série | Série EJA-E / EJX (Bandeira) |
| Tipo | Transmissor de pressão diferencial de alto desempenho, baseado em microprocessador |
| Tecnologia de base | Sensor de Resonância de Silício de cristal único (resonadores duplos em forma de H) |
| Sinais de saída | 4×20 mA DC, HART®, FOUNDATIONTM Fieldbus, BRAIN |
| Precisão | ± 0,04% do comprimento calibrado |
| Estabilidade a longo prazo | ±0,25% da URL ao longo de 10 anos |
| Resistência ao ruído / perturbações | Alta resistência às vibrações, flutuações de temperatura e variações de pressão estática |
| Capacidade de alcance | Até 200:1 de redução |
| Diagnóstico | Autodiagnóstico avançado (bloqueio da linha de impulso, falha dos sensores, falhas eletrónicas) |
| Construção / Habitação | Flancas de aço inoxidável endurecidas; caixas de alumínio ou de aço inoxidável |
| Durabilidade | Resistente à corrosão, elevada resistência ao impacto mecânico |
| Conformidade em matéria de segurança | SIL 2/3 (IEC 61508 / 61511) para sistemas de segurança instrumentados |
| Interface do usuário | Configuração local através de interruptor magnético ou comunicador HART (não é necessário abrir a caixa) |
| Protocolos de comunicação | HART®, FOUNDATIONTM Fieldbus, CÉREBRO |
| Proteção | Projeto à prova de intempéries e explosões |
| Características de funcionamento | Ajuste fácil de zero, configuração de parâmetros e configuração de intervalo |
| Aplicações | Fluxo (através de placas de orifício, tubos de venturi, bocas); Nível (monitorização do tanque/vaso); Pressão (pressão absoluta/de gabarito nas condutas e equipamentos) |
| Indústrias | Petróleo e gás, petroquímica, transformação química, geração de energia |
| Benefícios | Reduzir a manutenção, reduzir o custo total de propriedade, aumentar a eficiência dos processos, melhorar a segurança |
| Vantagens especiais | Precisão superior, fiabilidade a longo prazo, versatilidade de aplicação ampla, diagnóstico inteligente |
Esta tecnologia de ressonância é a fonte das renomadas vantagens do EJX120A:
Precisão inigualável:O sistema atinge uma notável precisão de até ± 0,04% do comprimento calibrado, garantindo que até as menores alterações na pressão de processo sejam detectadas e comunicadas.
Excelente estabilidade:A deriva de longo prazo é minimizada para ± 0,25% da URL por 10 anos, reduzindo drasticamente a necessidade de recalibração e manutenção frequentes, o que reduz o custo total de propriedade.
Alta imunidade ao ruído:O método de detecção baseado na frequência é inerentemente resistente a vibrações, flutuações de temperatura e variações de pressão estática,assegurar um sinal fiável em ambientes industriais eletricamente ruidosos.
Design robusto e características-chave
O EJX120A é construído para durar, a sua construção robusta inclui uma brincadeira de aço inoxidável endurecida e uma robusta caixa de alumínio ou aço inoxidável,fornecendo uma protecção superior contra a corrosão e os impactos mecânicosO transmissor cumpre normas internacionais de segurança e qualidade rigorosas, incluindo a certificação SIL 2/3 (Safety Integrity Level) para utilização em sistemas instrumentados de segurança (SIS).
As principais características operacionais incluem:
Ampla gama de aplicações:Proporciona uma elevada taxa de desmontagem (até 200:1), permitindo que um único transmissor cubra uma ampla gama de pressões, o que simplifica a gestão do inventário.
Diagnóstico Avançado:Autodiagnóstico integrado monitora continuamente a saúde do transmissor, detectando problemas como bloqueio da linha de impulso, falha do sensor ou falhas eletrônicas, permitindo a manutenção preditiva.
Interface fácil de usar:A configuração local é simplificada através do interruptor magnético integral ou de um comunicador HART, permitindo um fácil ajuste de zero, configuração de alcance,e configuração dos parâmetros sem abrir o compartimento eletrónico, mantendo assim a integridade à prova de tempo e à prova de explosão da unidade.
Comunicação flexível:O suporte aos principais protocolos de bus de campo digitais garante uma integração perfeita nos sistemas de controlo de instalações novos e existentes.
Aplicações típicas
O EJX120A é excepcionalmente versátil e é ideal para:
Medição do caudal:Medir com precisão o fluxo, detectando a pressão diferencial entre os elementos primários, como placas de orifício, tubos de venturi e bocas de fluxo.
Medição do nível:Monitoramento preciso do nível de líquidos em tanques e recipientes sob uma ampla gama de pressões e temperaturas.
Medição da pressão:Medir a pressão absoluta e a pressão de medição em tubos e equipamentos.
Em resumo, o transmissor de pressão diferencial Yokogawa EJX120A é mais do que apenas um dispositivo de medição; é um componente crítico para a automação industrial moderna.Confiabilidade lendária, e características inteligentes tornam-na uma ferramenta indispensável para os engenheiros que procuram otimizar os seus processos, melhorar a segurança das instalações e alcançar uma excelência operacional superior.
