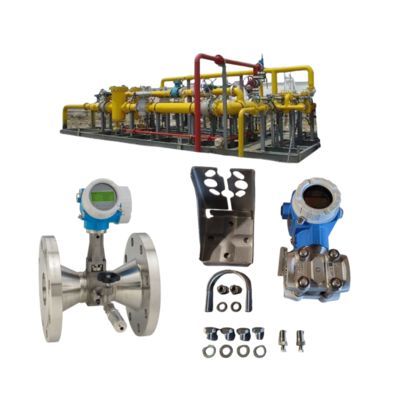

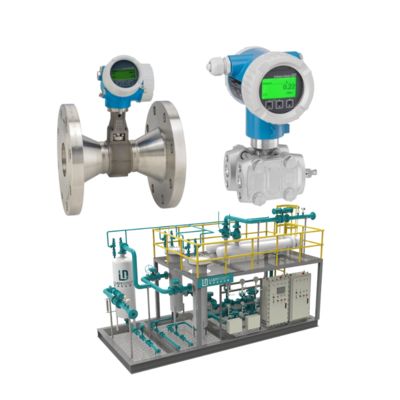

Estação de redução de pressão e temperatura equipada com um medidor de vazão vortex Endress+Hauser Deltabar Proline Prowirl R200 e um transmissor de pressão PMD75B.

Endress+Hauser Cerabar PMD75: Transmissor de Pressão Diferencial de Alto Desempenho

O Endress+Hauser Cerabar PMD75 é um transmissor de pressão diferencial premium projetado para aplicações críticas que exigem precisão, confiabilidade e funcionalidade avançadas excepcionais. Faz parte da série Cerabar da Endress+Hauser, conhecida por suas soluções robustas de medição de pressão e nível. O PMD75 foi projetado para lidar com processos industriais exigentes em setores como petróleo e gás, processamento químico, geração de energia e produtos farmacêuticos, onde a medição precisa da pressão diferencial é essencial para segurança, eficiência e conformidade.

O PMD75 utiliza um sensor piezoresistivo à base de silício (frequentemente referido como sensor "Ceracore") para medição de pressão diferencial de alta precisão. Este sensor opera com base no princípio da piezorresistência, onde a deformação induzida pela pressão em um diafragma de cristal de silício altera sua resistência elétrica. O diafragma faz parte de um circuito de ponte de Wheatstone, que converte a tensão mecânica em um sinal elétrico proporcional à pressão aplicada. Essa tecnologia garante deriva mínima, excelente estabilidade a longo prazo e resistência a condições de processo adversas. O sensor é isolado dos meios de processo por diafragmas de metal soldados (por exemplo, Hastelloy, tântalo ou opções banhadas a ouro), tornando-o adequado para aplicações corrosivas, abrasivas ou de alta pureza.

1. Alta Precisão e Estabilidade:
   O PMD75 oferece precisão de até ±0,04% do intervalo calibrado, com repetibilidade excepcional e estabilidade a longo prazo. Seus algoritmos avançados de processamento de sinal compensam os efeitos da temperatura e da pressão estática, garantindo medições confiáveis, mesmo em condições de processo flutuantes.

2. Segurança e Certificações:
   O transmissor é certificado para SIL 2 (Nível de Integridade de Segurança) de acordo com as normas IEC 61508/61511, tornando-o adequado para sistemas instrumentados de segurança (SIS). Ele também possui certificações internacionais para áreas perigosas (ATEX, IECEx, FM) e está em conformidade com as recomendações da NAMUR.

3. Diagnósticos Avançados e Tecnologia Heartbeat:
   O PMD75 apresenta a Tecnologia Heartbeat da Endress+Hauser, que permite o automonitoramento contínuo e a manutenção preditiva. Ele detecta problemas como deriva do sensor, falhas eletrônicas, bloqueios da linha de impulso e anomalias do processo, reduzindo o tempo de inatividade e garantindo a segurança operacional.

4. Comunicação Digital e Integração:
   O dispositivo suporta vários protocolos de comunicação, incluindo 4–20 mA HART, PROFIBUS PA, FOUNDATION Fieldbus e Modbus RS485, permitindo a integração perfeita em sistemas de controle modernos. Sua interface intuitiva com um visor LCD rotativo e botões de pressão magnéticos simplifica a configuração local.

5. Design Robusto e Flexibilidade:
   Construído com uma carcaça de aço inoxidável e materiais resistentes à corrosão, o PMD75 opera em temperaturas extremas (-40 a 120°C) e lida com altas pressões estáticas (até 400 bar). Ele está disponível com diafragmas nivelados para meios viscosos ou entupidores e oferece opções para selos remotos para aplicações de alta temperatura.

6. Recursos Específicos da Aplicação:
   O transmissor inclui funções integradas para cálculo de vazão (por exemplo, extração da raiz quadrada para placas de orifício), medição de nível com compensação de densidade e monitoramento de filtro. Sua ampla relação de redução (100:1) garante versatilidade em diferentes faixas de processo.

• Medição de Vazão: Pressão diferencial em placas de orifício, tubos Venturi ou bocais de vazão.

• Medição de Nível: Detecção de nível hidrostático em tanques fechados, incluindo medição de nível de interface.

• Monitoramento de Filtro e Bomba: Monitoramento da queda de pressão em filtros, trocadores de calor e bombas.

• Processos Críticos: Sistemas de segurança, transferência de custódia e malhas de controle de alta precisão.

O Cerabar PMD75 é um transmissor de pressão diferencial de primeira linha que combina tecnologia de sensor de ponta, construção robusta e recursos inteligentes para atender às necessidades das aplicações industriais mais exigentes. Sua alta precisão, certificações de segurança e diagnósticos avançados o tornam ideal para garantir a confiabilidade, segurança e eficiência do processo. Seja usado em ambientes perigosos, sistemas de alta pressão ou malhas de segurança críticas, o PMD75 oferece desempenho incomparável e reduz o custo total de propriedade por meio de manutenção mínima e estabilidade a longo prazo.
