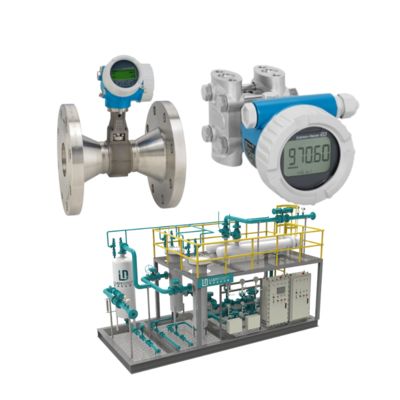

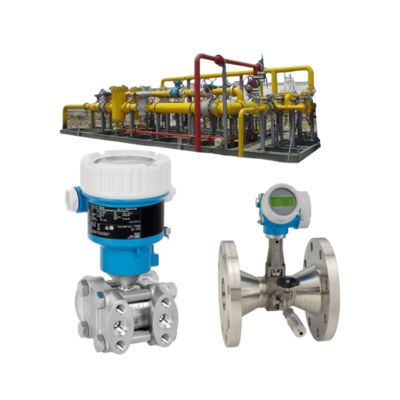

Equipamento de válvula de controlo de caudal com medidor de caudal de vórtice Endress+Hauser Proline Prowirl R 200 e transmissor de pressão Deltabar PMD55B.

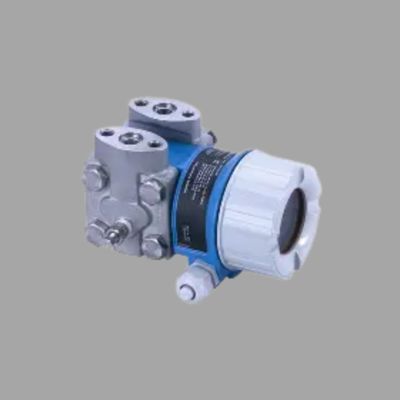

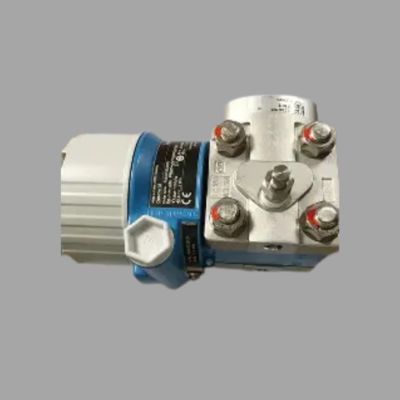

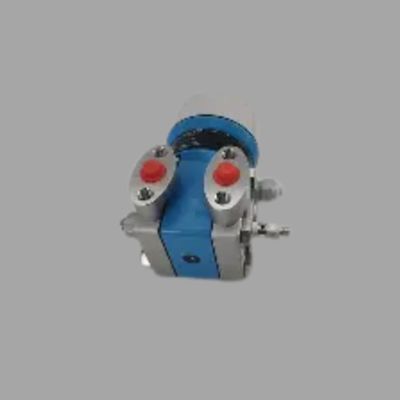

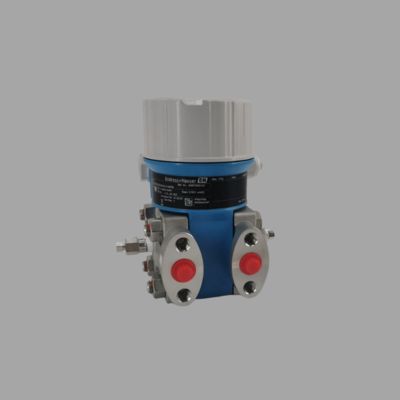

O Endress+Hauser Cerabar PMD55B é um sofisticado transmissor de pressão diferencial projetado para aplicações de processo críticas que exigem precisão e confiabilidade excepcionais na medição. Como parte do portfólio de instrumentos premium da Endress+Hauser, este dispositivo combina tecnologia de sensor avançada com funcionalidade inteligente para oferecer desempenho superior em ambientes industriais exigentes. O PMD55B é projetado especificamente para medição precisa da diferença de pressão em várias aplicações, incluindo medição de vazão, detecção de nível em tanques fechados e monitoramento de filtros em indústrias como petróleo e gás, processamento químico, geração de energia e fabricação farmacêutica.

No coração do Cerabar PMD55B está a comprovada tecnologia de sensor Ceracore da Endress+Hauser, que apresenta um elemento sensor de silício de cristal único. Este sensor avançado opera com base no princípio piezoresistivo, onde a tensão induzida pela pressão na estrutura cristalina de silício causa mudanças mensuráveis na resistência elétrica. O sensor consiste em um diafragma de silício fino e flexível com extensômetros integrados dispostos em uma configuração de ponte de Wheatstone. Quando a pressão diferencial é aplicada no diafragma, a deformação resultante cria um sinal de saída elétrica proporcional. Essa tecnologia oferece precisão excepcional, excelente resposta dinâmica e sensibilidade mínima à temperatura. A montagem do sensor totalmente soldada e livre de óleo garante estabilidade a longo prazo e elimina possíveis pontos de vazamento, tornando-o adequado para manusear meios agressivos e manter a integridade da medição por longos períodos.

1. Desempenho de Medição Excepcional: O PMD55B oferece precisão excepcional, tipicamente dentro de ±0,04% do intervalo calibrado, com opções para precisão ainda maior disponíveis. O dispositivo mantém excelente estabilidade e repetibilidade, com características de deriva a longo prazo de menos de 0,1% do URL por ano. Seus recursos avançados de processamento de sinal garantem medições confiáveis, mesmo em condições desafiadoras, incluindo mudanças rápidas de pressão, flutuações de temperatura e propriedades variáveis ​​do meio do processo.

2. Segurança e Certificação Avançadas: O transmissor foi projetado para atender aos requisitos de segurança mais rigorosos, com certificação SIL 2 de acordo com os padrões IEC 61508/61511. Ele apresenta autodiagnóstico integrado abrangente que monitora continuamente a integridade do dispositivo e as condições do processo. A construção robusta inclui carcaças de aço inoxidável soldadas e várias opções de diafragma (Hastelloy, tântalo, ouro) para resistência à corrosão. O dispositivo possui certificações internacionais para aplicações em áreas perigosas (ATEX, IECEx, FM) e atende às recomendações NAMUR para aplicações na indústria de processos.

3. Funcionalidade Inteligente e Diagnóstico: O PMD55B incorpora a Tecnologia Heartbeat da Endress+Hauser, fornecendo recursos contínuos de automonitoramento e verificação. Isso inclui a detecção automática de mau funcionamento do sensor, falhas eletrônicas e anomalias do processo, como bloqueios ou vazamentos na linha de impulso. A tecnologia permite estratégias de manutenção preditiva, reduz o tempo de inatividade e garante a conformidade com os requisitos do sistema instrumentado de segurança sem a necessidade de intervenção manual.

4. Comunicação e Integração Flexíveis: Suportando todos os principais protocolos de comunicação digital, incluindo 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus e MODBUS RS485, o PMD55B garante a integração perfeita em qualquer arquitetura de automação. O dispositivo possui um display LCD rotativo de alto contraste com navegação intuitiva no menu e suporte a vários idiomas. A configuração pode ser realizada localmente usando botões de pressão magnéticos ou remotamente por meio de sistemas de gerenciamento de ativos usando os arquivos Device Description (DD) ou EDDL.

5. Recursos Específicos da Aplicação: O transmissor oferece funções especializadas para vários cenários de aplicação. Para medição de vazão, ele fornece extração de raiz quadrada e curvas de caracterização personalizáveis. Para aplicações de nível, ele apresenta algoritmos integrados de compensação de densidade e correção de temperatura. O dispositivo lida com uma ampla faixa de pressões diferenciais, de alguns mbar a 400 bar, com capacidades de pressão estática de até 400 bar ANSI e faixas de temperatura de -40 a 120°C de temperatura do processo.

O PMD55B oferece características técnicas impressionantes, incluindo um erro de desempenho total de ≤ ±0,15% do intervalo (incluindo efeitos de temperatura, pressão estática e histerese), um tempo de resposta configurável de 100 ms a 36 segundos e uma taxa de redução de 100:1. O dispositivo mantém a precisão de referência de 0,04% em condições de referência, com excelente proteção contra sobrepressão de até 400% do intervalo calibrado.

Projetado para fácil instalação e manutenção mínima, o PMD55B apresenta um design compacto e leve com opções de montagem flexíveis. Os recursos contínuos de autodiagnóstico e verificação reduzem significativamente os requisitos de manutenção, garantindo a confiabilidade contínua da medição. Quando a manutenção é necessária, a interface intuitiva e as informações de diagnóstico abrangentes simplificam a solução de problemas e minimizam o tempo de inatividade.

O Endress+Hauser Cerabar PMD55B representa o auge da tecnologia de medição de pressão diferencial, combinando precisão incomparável com construção robusta e funcionalidade inteligente. Sua tecnologia de sensor avançada, recursos de segurança abrangentes e recursos de diagnóstico sofisticados o tornam a escolha ideal para as aplicações de processo mais exigentes, onde a confiabilidade da medição e a segurança da planta são primordiais. Seja usado em sistemas instrumentados de segurança, aplicações de transferência de custódia ou malhas de controle de processo críticas, o PMD55B oferece desempenho excepcional que ajuda a otimizar os processos, garantir a segurança operacional e maximizar a disponibilidade da planta, ao mesmo tempo em que reduz o custo total de propriedade por meio de seus requisitos mínimos de manutenção e estabilidade a longo prazo.
