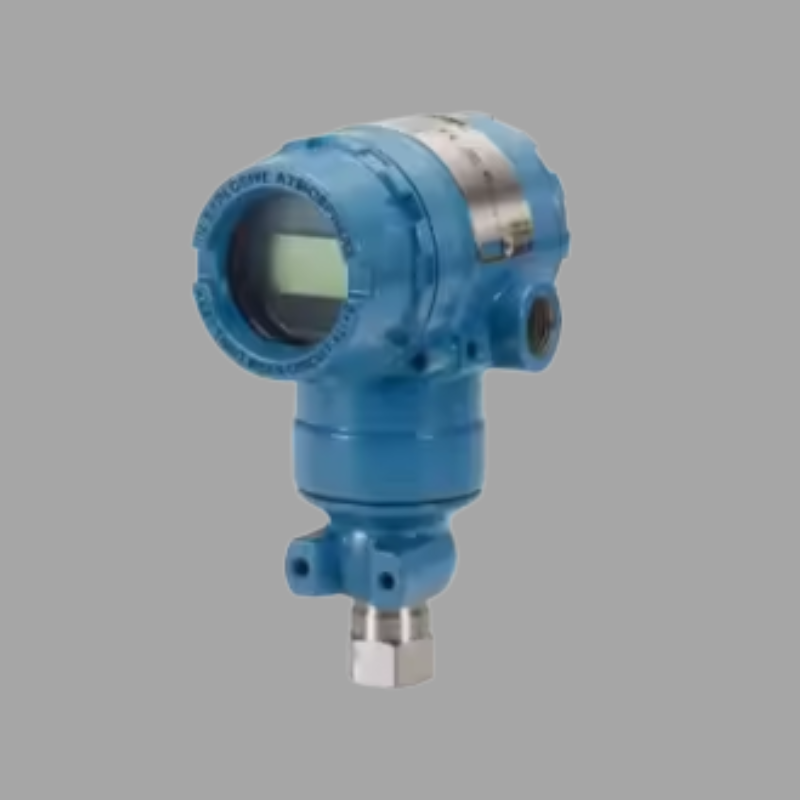

Emerson Rosemount 3152K Transmissor de pressão nuclear 4-20mA HART IP66

O Rosemount 3152K representa o auge da tecnologia de medição de pressão para aplicações nucleares, projetado especificamente para atender às rigorosas exigências de sistemas relacionados à segurança em usinas nucleares em todo o mundo. Este excepcional transmissor de pressão combina a comprovada tecnologia de medição de pressão diferencial da Emerson com uma qualificação nuclear abrangente para oferecer confiabilidade e desempenho incomparáveis em aplicações nucleares críticas. Projetado para cumprir os rigorosos padrões da indústria nuclear, o 3152K fornece medições essenciais de pressão, nível e vazão para projetos de reatores convencionais e avançados, servindo como um componente confiável em sistemas onde a integridade da medição impacta diretamente a segurança da usina e a eficiência operacional.

O Rosemount 3152K se destaca por suas extensas qualificações e certificações nucleares que o tornam adequado para aplicações relacionadas à segurança. O transmissor atende aos requisitos das normas IEEE 323-1974/1983/2003 e IEEE 344-1975/1987/2004 para qualificar equipamentos Classe 1E para usinas nucleares. Ele passou por rigorosos testes sísmicos para suportar as condições de terremoto de desligamento seguro (SSE), mantendo a integridade da medição e a integridade estrutural. O projeto está em conformidade com os requisitos das normas de garantia de qualidade 10 CFR 50 Apêndice B e é fabricado sob programas de garantia de qualidade ASME NQA-1. Além disso, o transmissor atende aos requisitos de qualificação ambiental para exposição à radiação, umidade, temperatura e condições de pressão normalmente encontradas em serviço nuclear. Essas qualificações abrangentes garantem que o 3152K possa desempenhar suas funções de segurança sob condições de acidente de projeto, incluindo acidentes de perda de refrigerante (LOCA) e rupturas de linhas de alta energia (HELB).

O 3152K utiliza a comprovada tecnologia de sensor de silício capacitivo da Rosemount, apresentando um sensor de silício de cristal único que oferece precisão excepcional e estabilidade a longo prazo. O sensor consiste em duas placas de capacitor com um diafragma sensor entre elas, onde a pressão do processo causa a deflexão do diafragma e altera a capacitância. Essa tecnologia oferece desempenho excepcional com precisão de referência de até ±0,075% do span calibrado e estabilidade a longo prazo melhor que ±0,1% do URL por ano. O transmissor apresenta um design de sensor exclusivo que minimiza os efeitos das variações de pressão estática e temperatura, garantindo um desempenho confiável em toda a faixa de operação. A eletrônica incorpora algoritmos avançados de processamento de sinal e compensação digital que mantêm a precisão da medição, apesar das mudanças nas condições ambientais. O dispositivo oferece múltiplas opções de saída, incluindo sinal analógico de 4-20 mA com protocolo HART 7, fornecendo capacidade de controle analógico e comunicação digital para diagnósticos e configuração avançados.

O Rosemount 3152K é construído com os mais altos padrões de construção de grau nuclear, apresentando uma carcaça de aço inoxidável resistente projetada para suportar condições ambientais extremas. O invólucro do transmissor oferece proteção ambiental IP66/NEMA 4X e é projetado para manter a integridade em condições de acidente. Todas as partes molhadas são construídas em aço inoxidável 316L de grau nuclear, com . opcional disponível para aplicações corrosivas. O dispositivo incorpora vários recursos de aprimoramento de segurança, incluindo um sistema de isolamento do sensor soldado que impede vazamentos do processo, tecnologia de sensor redundante para maior confiabilidade e circuitos de detecção de falhas que direcionam a saída para um estado seguro predefinido em caso de falha do componente. O projeto inclui considerações especiais para resistência à radiação, com materiais selecionados por sua estabilidade sob exposição prolongada à radiação e componentes testados para garantir o desempenho durante toda a vida útil qualificada do instrumento.

O 3152K demonstra notável versatilidade em aplicações nucleares, servindo funções críticas em toda a usina. Ele fornece medição precisa de pressão para sistemas de resfriamento do reator, níveis do gerador de vapor, monitoramento da pressão do edifício de contenção e sistemas de resfriamento do núcleo de emergência. O transmissor é igualmente eficaz para medição de nível em tanques de armazenamento de água de reabastecimento, sistemas de controle de volume químico e monitoramento da piscina de combustível usado. Para aplicações de medição de vazão, ele serve em linhas de vapor principais, sistemas de alimentação de água e sistemas de injeção de segurança. O transmissor suporta a instalação em ambientes agressivos, incluindo áreas de alta radiação, locais de alta temperatura e áreas sujeitas a alta vibração. Seu design compacto permite opções de montagem flexíveis, enquanto a construção robusta garante um desempenho confiável, seja montado diretamente nas linhas de processo ou em sistemas de vedação remotos. O dispositivo mantém o desempenho em amplas faixas de operação, de vácuo total a 4000 psi e temperaturas de -40°F a 250°F (-40°C a 121°C), com faixas estendidas disponíveis para aplicações especiais.

Em resumo, o Transmissor de Pressão Qualificado para Aplicações Nucleares Rosemount 3152K representa o padrão ouro para medição de pressão em aplicações nucleares relacionadas à segurança. Sua combinação de qualificação nuclear rigorosa, tecnologia avançada de sensor, construção robusta e recursos de diagnóstico abrangentes o torna um componente indispensável para garantir a operação segura e eficiente de usinas nucleares em todo o mundo. A precisão, confiabilidade e longevidade excepcionais do transmissor suportam as necessidades operacionais atuais e os requisitos futuros de extensão da vida útil da usina, enquanto sua conformidade com os padrões nucleares internacionais garante a aceitabilidade em todos os mercados nucleares globais.
