Transmissor de Nível Radar Emerson Rosemount 5081 4-20mA HART IP66

O Rosemount 5081 é um transmissor de nível de radar sem contato de dois fios de alto desempenho, projetado para medição contínua de nível confiável e precisa em uma vasta gama de aplicações industriais exigentes. Como parte do extenso portfólio de instrumentação de nível da Emerson, o 5081 foi projetado para superar os desafios que afligem outras tecnologias de medição, como condições de processo em mudança, temperaturas extremas, alta pressão e a presença de vapores, poeira ou espuma. Utilizando a avançada tecnologia de radar de Onda Contínua Modulada em Frequência (FMCW), ele fornece uma solução superior e livre de manutenção para medir líquidos, lamas e alguns sólidos em tanques e vasos de metal, tornando-se uma ferramenta indispensável para otimizar o controle do processo e o gerenciamento de estoque.

O Rosemount 5081 opera com base no princípio do radar FMCW, um método sofisticado e altamente preciso para determinar a distância. Ao contrário dos sistemas de tempo de voo de radar pulsado, o 5081 transmite continuamente um sinal de micro-ondas cuja frequência aumenta linearmente ao longo do tempo. Este sinal transmitido viaja à velocidade da luz até a superfície do material do processo, é refletido e, em seguida, recebido pela mesma antena. Devido ao atraso de tempo, a frequência do eco de retorno é ligeiramente diferente do sinal que está sendo transmitido naquele exato momento.

A eletrônica interna do transmissor mistura esses sinais transmitidos e recebidos, criando um sinal de "batimento" de baixa frequência. A frequência deste sinal de batimento é diretamente proporcional à distância até a superfície do produto. Ao medir com precisão esta frequência, o 5081 pode calcular o nível exato com precisão e confiabilidade excepcionais. Este método FMCW fornece um retorno de sinal mais forte e uma melhor relação sinal-ruído em comparação com o radar pulsado, resultando em desempenho superior em aplicações com baixas constantes dielétricas, vapores turbulentos ou superfícies turbulentas.

Uma característica de destaque do Rosemount 5081 é seu design de dois fios. Isso permite que ele receba energia operacional e transmita sua saída de medição sobre o mesmo loop de dois fios padrão de 4-20 mA usado por transmissores convencionais. Isso simplifica drasticamente a instalação, eliminando a necessidade de cabos de alimentação separados, reduzindo os custos de fiação, o espaço do conduíte e a complexidade geral.

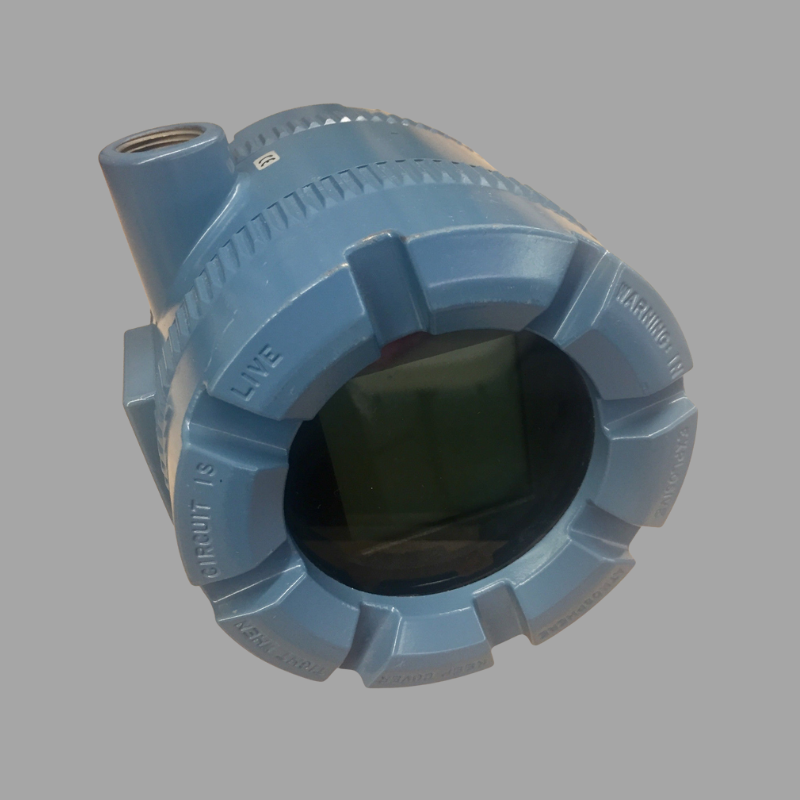

O transmissor é conhecido por sua construção robusta e resiliência em ambientes agressivos. Ele é alojado em um gabinete de alumínio com um revestimento epóxi durável, classificado como NEMA 4X / IP66, garantindo proteção contra água, poeira e atmosferas corrosivas. Ele pode operar efetivamente sob condições de processo extremas, suportando pressões de até 580 psi (40 bar) e temperaturas de -40°C a 200°C (-40°F a 392°F) com um sistema de antena pressurizada.

Além disso, o 5081 está equipado com a poderosa Heartbeat Technology™, um sistema de autodiagnóstico embutido. Esta tecnologia fornece monitoramento contínuo da integridade do transmissor e verificação de seu desempenho de medição sem exigir qualquer interrupção do processo. Ele pode alertar os usuários sobre possíveis problemas antes que eles afetem a medição, permitindo a manutenção preditiva e garantindo confiança de medição incomparável para transferência de custódia, controle de estoque e aplicações de processo críticas.

A versatilidade do Rosemount 5081 permite que ele seja implantado em inúmeras indústrias:

• Petróleo e Gás: Medição de nível em tanques de armazenamento de petróleo bruto, vasos de separação e interfaces água/óleo em tratadores de água produzida.

• Processamento Químico: Medição confiável de líquidos corrosivos, solventes e produtos químicos agressivos em reatores e tanques de armazenamento.

• Geração de Energia: Monitoramento do nível de água em desaeradores e aquecedores de água de alimentação, e medição de lama de calcário em sistemas de dessulfurização de gases de combustão (FGD).

• Água e Esgoto: Controle preciso do nível em clarificadores, bacias de tratamento e tanques de armazenamento de produtos químicos.

• Celulose e Papel: Medição de licor negro, licor verde e outros estoques em vários tanques de processo.

Em resumo, o Transmissor de Nível de Radar Rosemount 5081 representa uma fusão de tecnologia sofisticada de radar FMCW, design robusto e diagnósticos inteligentes. Ele oferece uma solução sem contato e livre de manutenção que oferece precisão e confiabilidade excepcionais onde outras tecnologias falham. Ao fornecer dados de nível confiáveis nas condições mais desafiadoras, ele capacita as plantas a aprimorar a segurança do processo, melhorar a eficiência operacional, reduzir os custos de manutenção e garantir a integridade de seus sistemas de controle de estoque e processo.
