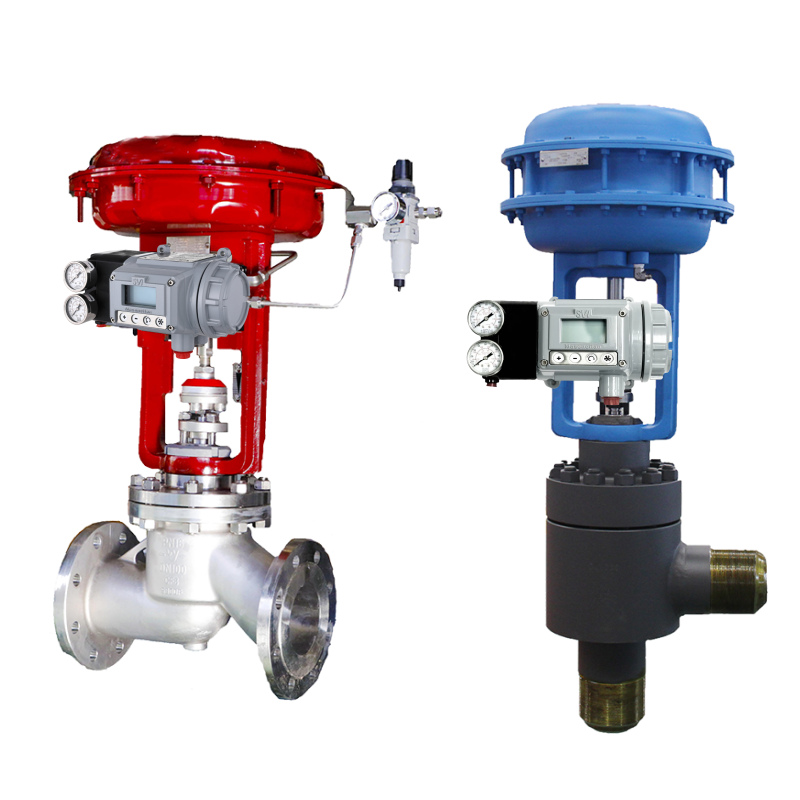

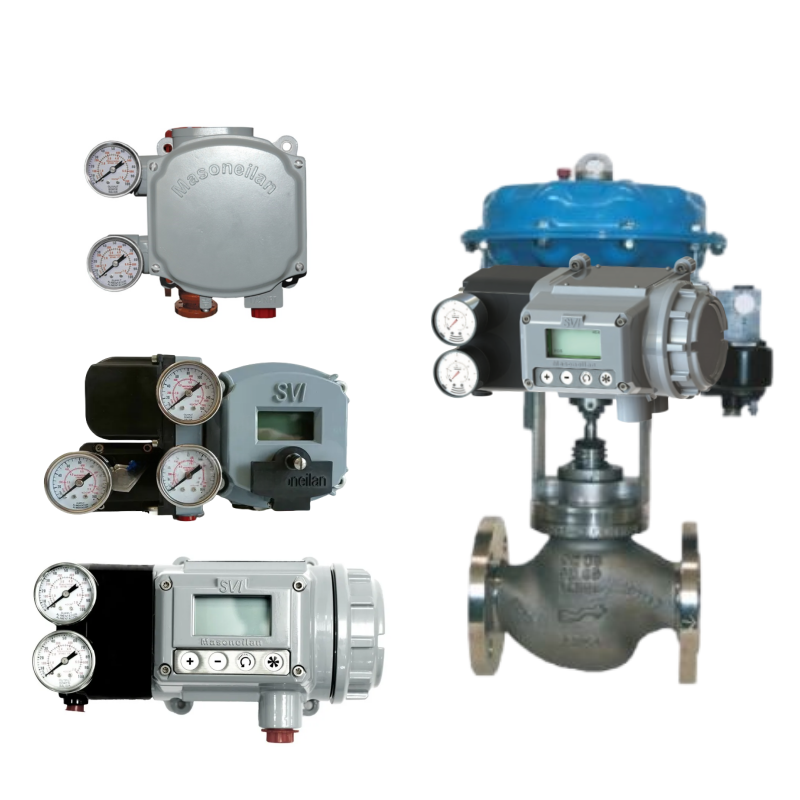

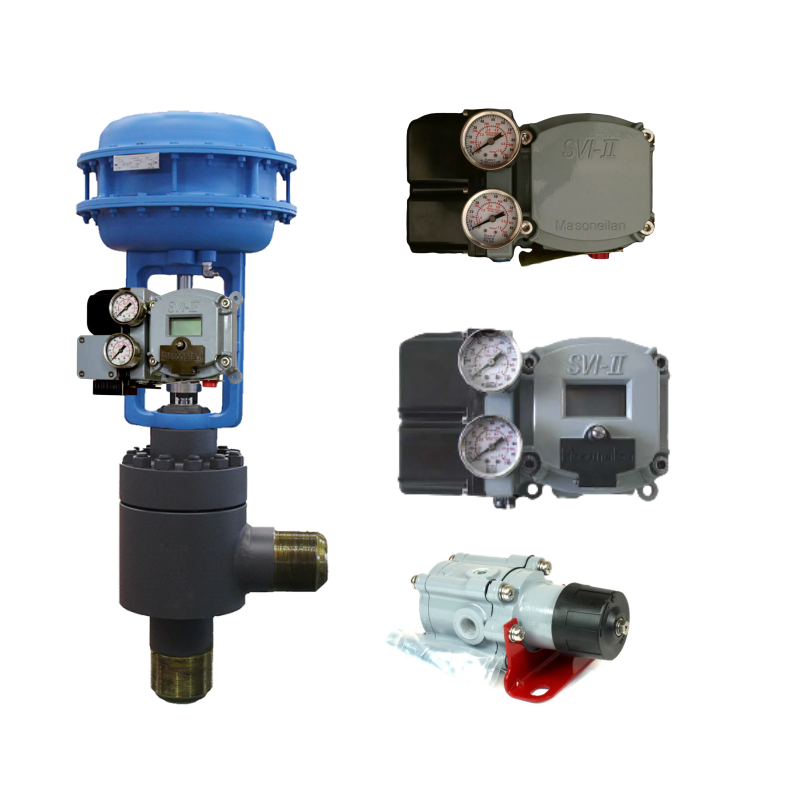

Posicionador Inteligente de Válvula Masoneilan SVI2 com Válvula Chinesa

Masoneilan SVI2 posicionador de válvula inteligente com válvula chinesa

Introdução ao produto

O Masoneilan SVI2 é um posicionador de válvulas inteligente de alto desempenho. Quando combinado com válvulas chinesas, fornece um controle preciso e confiável para aplicações industriais.

Especificações técnicas

Desempenho

- Histerese + banda morta: ± 0,2%
- Repetitividade: ± 0,2%
- Sensibilidade: ± 0,2%
- Conformidade: ± 0,3%
- Precisão: ± 0,5% (típica + 0,25%)

Potência de entrada e sinal

- sinal: 4 - 20mA com protocolo de comunicação HART®
- Fornecimento de energia: tirado do sinal de controlo 4 - 20mA
- Tensão terminal mínima: 11,2 volts DC
- Sinais mínimos de corrente: 3,6 mA

Condições de funcionamento

- Intervalo de temperatura de funcionamento: - 58°F a +185°F (-50°C a +85°C)
- Pressão do ar:
- de acção única: 20 - 100 psi (1,4 - 6,9 bar)
- Duplo - Ação: 20 - 150 psi (1,4 - 10,3 bar)

- Consumo de ar:
- Single - Acting:
- 30 psi (2,1 bar): 0,22 cm3 (8/m2)
- 60 psi (4,2 bar): 0,282 cm3 (81/m2)
- 90 psi (6,3 bar): 0,424 m2 (21/m2)

- Duplo - Ator:
- 30 psi (2,1 bar): 0,424 m2 (21/m2)
- 60 psi (4,2 bar): 0,565 cm3 (61/m2)
- 90 psi (6,3 bar): 0,847 m3 (241/m2)
- 120 psi (8,4 bar): 10,6 m3/m2

Materiais e construção

- Casas: Casas de alumínio padrão, de aço inoxidável disponíveis mediante pedido
- Revestimento: Poliuretano cinzento, conforme com a norma ISO 12944 - 2 Categoria C4

Certificações e conformidade

- Protocolo HART: Suporta o protocolo HART Revisão 5 ou 7
- Normas EMC: Conforme as normas EN 61000 - 4 - 2, 3, 5, 6, 8 e IEC 8014 - 2, - 3, - 4
- Certificações de segurança: FM, FMA, FIX, IECEx
- Certificações regionais: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UCRÁNIA
- Classificação de protecção da habitação: NEMA 4X/IP66
- Marcação CE: Conforme com a secção 2 - 3 da EC6I508 para a auto-conformidade SIL2

Diagnóstico e características

- Cinco sensores de pressão: para controlo e diagnóstico
- Contagem de golpes: Regista o número total de golpes de válvula
- Tempo de operação da válvula: Registo do tempo gasto na abertura, fechamento e perto de posições fechadas
- Signatura da válvula de controlo offline: Suporta a assinatura da válvula de controlo offline utilizando o VarVue Suite ou o Advanced DTM
- Monitorização de atrito online: Monitoriza o atrito online através do Valve Aware
- Diagnóstico atualizável: Campo - nível de diagnóstico atualizável com base nos requisitos do utilizador

Comunicação e resultados

- Transmissor de posição: 4 - 20mA, com dois fios, com tensão padrão de 10 - 24 Vdc
- Contatos digitais configuráveis: dois interruptores de estado sólido configuráveis e integrados, isolados, 30 Vdc, 1A

Faixa de curso do atuador

- Movimento linear: 0,25 polegadas (6,4 mm) a 6 polegadas (montar padrão); mais de 6 polegadas (150 mm) requer montagem prolongada
- Movimento rotativo: 18 - 140 graus
- Resolução do sensor de choque: 0,0015%

Características

- Projeto universal: adequado tanto para aplicações de válvulas lineares como rotativas
- Sensor de posição sem contacto: tecnologia comprovada de sensores de posição sem contacto
- Display e Controles Locais: LCD externo e botões para fácil operação no local
- Assistente de configuração: comissionamento rápido e fácil com o Assistente de configuração
- Diagnóstico offline e online: Funções de diagnóstico abrangentes para condições offline e online
- Dois interruptores configuráveis: Dois interruptores configuráveis e embutidos - em estado sólido isolado
- Comunicação HART: Suporta o protocolo de comunicação HART para integração com vários sistemas de controlo
- Habitação durável: habitação robusta de alumínio anodizado

Aplicações

Esta combinação é amplamente utilizada em indústrias como petróleo e gás, geração de energia, refino, petroquímicos, petróleo e gás intermediários, petróleo e gás upstream, etc.É adequado para várias aplicações, incluindo geradores de turbinas a vapor, condensadores, torres de arrefecimento, edifícios de reatores, edifícios de turbinas, instalações de reatores e BOP, turbinas a vapor, turbinas a gás, geradores de vapor de recuperação de calor, balanço de instalações, destilação,hidroprocessamento, reforma, craqueamento, mistura secundária, amortecimento e fracionamento, compressão de gás de carga, separação, operações de integridade de tubulação, desidratação, refrigeração, liquefação, carregamento/transporte,regasificação, desidratação/tratamento auxiliar, compressão, etc.

Benefícios

- Uma colocação em serviço mais rápida: a instalação e colocação em serviço rápidas reduzem o tempo de inatividade e melhoram a eficiência
- Posicionamento preciso: assegura o posicionamento preciso da válvula para o controlo óptimo do processo
- Comunicação bidireccional: facilita a instalação e monitorização local ou remota
- Integração com sistemas de controlo: compatível com muitos sistemas de controlo e software de gestão de activos
- Desempenho otimizado: fornece controlo de válvulas de alto desempenho independentemente do tamanho do atuador
