Lugar de origem:
China
Marca:
SCHUNK
Certificação:
Provide
Número do modelo:
PHL 25-045
Contacte-nos
Especificações gerais:
- Traço por mandíbula:45 mm
- Peso:10,89 kg
- Peso recomendado da peça:2.5 kg
- Volume do cilindro por travagem dupla:107 cm3
- comprimento máximo do dedo:200 mm
- Peso máximo admissível por dedo:1 kg
- Classe de protecção da PI:41
- Temperatura ambiente mínima:5 °C
- Temperatura ambiente máxima:90 °C
- Repito precisão:00,02 mm
Função:
- Força de fechamento:500 N(Com comprimentos de dedos de 0 mm:508 N)
- Força de abertura:500 N(Com comprimentos de dedos de 0 mm:508 N)
- Horário de encerramento:0.15 s
- Horário de abertura:0.15 s
- Momento Mx máximo:29 Nm
- Um momento, o meu máximo:120 Nm
- Momento Mz max.:33 Nm
- Max. força axial Fz max.:1000 N
Parâmetros de funcionamento:
- Pressão mínima de funcionamento:2 bar
- Pressão máxima de funcionamento:8 bar
- Pressão nominal de funcionamento:6 bar
Cálculo da força de aderência:A força total de aderência é calculada somando as forças exercidas individualmente em cada mandíbula.Veja a ilustração que acompanha.
O comprimento dos dedos da pinça é determinado medindo a partir da superfície de referência até à distância P, alinhada com o eixo principal.Este comprimento não deve exceder o máximo definido sob pressão nominal de funcionamento.Qualquer aumento da pressão para além deste limiar implica uma redução do comprimento do dedo, proporcional ao aumento da pressão a partir do estado nominal.
A precisão de repetição no contexto deste mecanismo é expressa pela variação de posição observada durante uma série de 100 ciclos ininterruptos.
O peso da peça de trabalho, adequada para a fixação de força, é calculado com um coeficiente de atrito estático de 0.1Este cálculo incorpora igualmente um fator de segurança de 2, proporcionando uma margem contra o deslizamento durante a aceleração devido à gravidade (g).Os pesos aceitáveis das peças de trabalho podem ser substancialmente superiores.
As durações de fechamento e de abertura aqui indicadas estão exclusivamente associadas aos movimentos da mandíbula da base e não incluem quaisquer aumentos de tempo relacionados com variações dos dedos da pinça.Elementos temporais adicionais, tal como os tempos de comutação das válvulas, os intervalos de enchimento das mangueiras e os períodos de reacção do PLC, também estão excluídos destes cálculos e devem ser tidos em conta durante as estimativas do tempo de ciclo.
A funcionalidade deste sistema baseia-se no princípio de funcionamento de uma estrutura de rack e pinhão de pistão duplo.
O corpo principal do produto é construído utilizandoAlumínio, especificamente através de uma técnica de perfil extrudido, que garante durabilidade e acabamento de alta qualidade.
As mandíbulas da base são fabricadas a partir de um robustoLiga de alumínioe são acabados com um processo de anodização, proporcionando resistência extra e uma camada protetora contra desgaste e corrosão.
Este produto apresenta umGuia ferroviário de perfilsistema que assegure um movimento suave e preciso necessário para aplicações de alto desempenho.
A ação deste produto épneumáticamotorizado e requer ar comprimido filtrado, conforme a norma ISO 8573-1:2010 com uma especificação de classe de pureza de [7:44].
Uma abordagem globalGarantia de 24 mesesO produto é fornecido, oferecendo tranquilidade e serviço fiável para o produto durante um período prolongado.
Após a compra, o pacote incluirá:com um diâmetro não superior a 50 mm,, e detalhadasinstruções de montagemAlém disso, o manual de funcionamento, juntamente com uma declaração de incorporação, pode ser facilmente acessado online para sua conveniência.
O dispositivo pode ser equipado com uma unidade mecânica de manutenção da força de aderência ou com uma válvula de manutenção da pressão, identificada como a válvula de retenção.SDV-PA utilização de uma versão mais versátil, assegurando um desempenho consistente em várias condições.

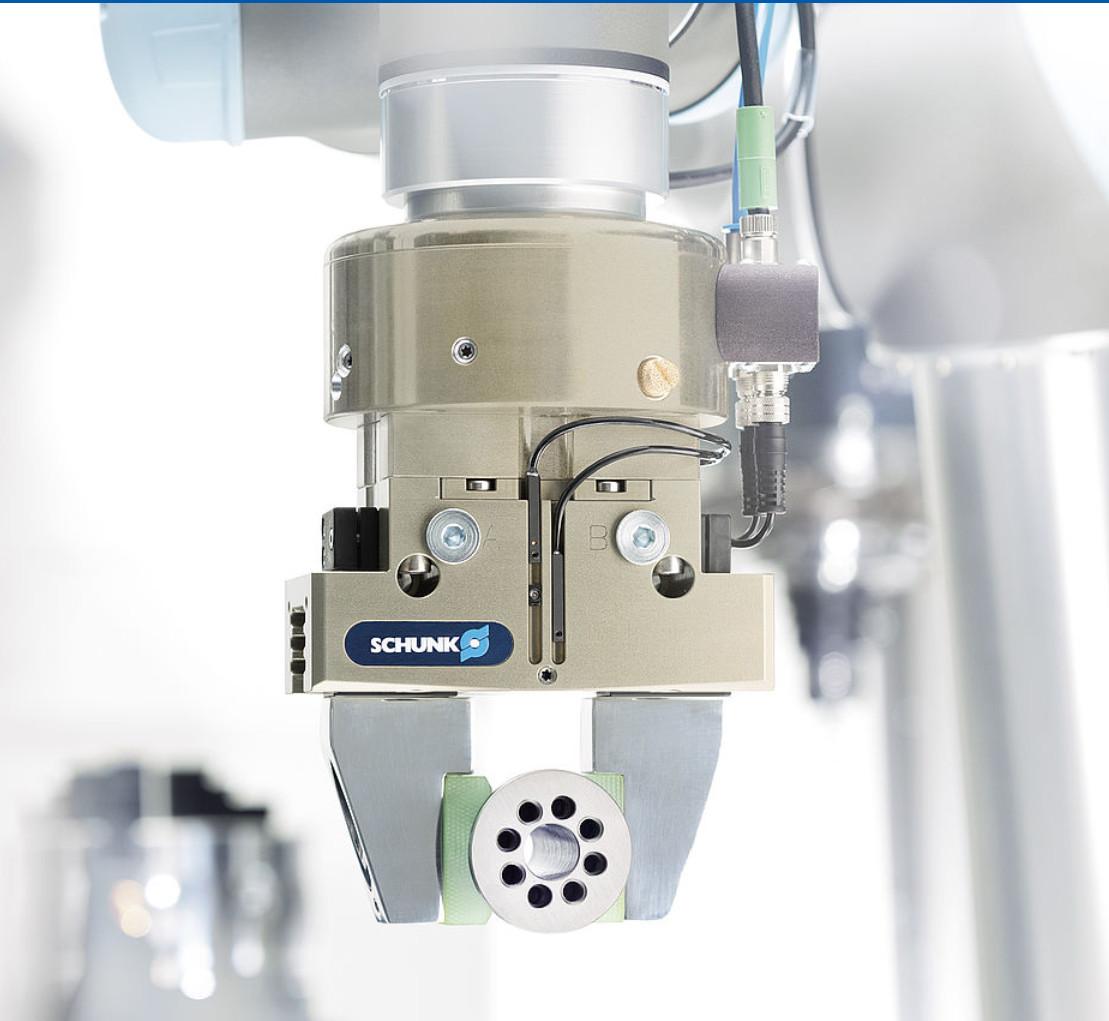

A parte do braço robótico SCHUNK PHL 25-045 é um componente essencial concebido para sistemas de agarre sofisticados em vários ambientes industriais.Tem um design robusto certificado para cumprir padrões rigorosos, garantindo fiabilidade e durabilidade em ambientes exigentes.o modelo PHL 25-045 integra-se perfeitamente numa ampla gama de peças de equipamento industrial.
Projetado para uma quantidade mínima de pedido de um e com um preço de US $ 2600, este sistema de pinças é acessível para operações de pequena e grande escala.O pacote padrão garante que o produto chegue em segurança e esteja pronto para utilização imediataCom um prazo de entrega oportuno e termos de pagamento flexíveis através de T/T ou Link, a SCHUNK proporciona conveniência e eficiência aos seus clientes.A capacidade de fornecimento destas partes do braço robótico é suficiente para satisfazer as demandas de várias indústrias, garantindo que as operações possam ser dimensionadas sem preocupação com a disponibilidade de peças.
O PHL 25-045 é classificado com um Ocv de 63,7V e possui um intervalo de limpeza variável, o que é crucial para manter o desempenho e a longevidade do sistema de pinças.A sua classificação de proteção IP65 significa que o produto está bem protegido contra a entrada de poeira e jatos de água de baixa pressão provenientes de qualquer direcção, tornando-o adequado para utilização em ambientes industriais adversos.Estas características tornam o SCHUNK PHL 25-045 uma parte integrante de qualquer sistema automatizado ou semiautomatizado que exija capacidades de agarre confiáveis e precisas.
As ocasiões e cenários de aplicação do SCHUNK PHL 25-045 incluem linhas de montagem automatizadas, manutenção de máquinas, manuseio de materiais e embalagem em setores como a fabricação de automóveis,EletrónicaA sua adaptabilidade e precisão tornam-na um componente inestimável de qualquer inventário de peças de equipamento industrial,Aumentar a eficiência e a eficácia dos sistemas de aderência em uma multiplicidade de configurações operacionais.
Seja para uma pequena oficina ou uma grande instalação de produção, a SCHUNK PHL 25-045 fornece o desempenho e a confiabilidade que as indústrias modernas exigem.Com a sua ampla capacidade de abastecimento e compromisso com a qualidade, a SCHUNK garante que os seus sistemas de agarre continuem a ser a melhor escolha para as empresas que procuram otimizar as suas operações com peças de equipamento industrial de qualidade superior.
Marca:SCHUNK
Número do modelo:PHL 25-045
Local de origem:China
Certificação:Fornecer
Quantidade mínima de encomenda:1
Preço:$2600
Detalhes da embalagem:Pacote padrão
Prazo de entrega:Atempado
Termos de pagamento:T/T, ligação
Capacidade de abastecimento:Já chega!
Traço por mandíbula:45 mm
Intervalo de limpeza:Variavel
Força de abertura:500 N
Modelo:PHL 25-045
Tipo de produto:Robótica de agarrar

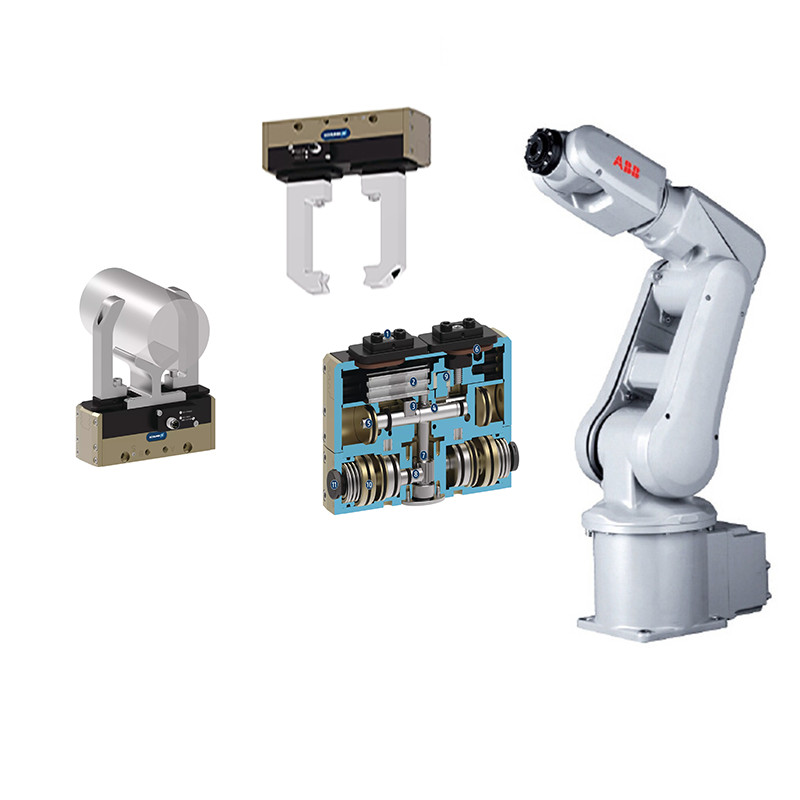

A nossa pinça robótica é compatível com vários tipos de sistemas robóticos, incluindoBraço robótico de montagem,Braço robótico chinês, eBraço robótico ABBÉ um componente versátil concebido para precisão e fiabilidade.
O nosso produto de Partes de Braço Robótico vem com suporte técnico e serviços abrangentes para garantir a sua satisfação e o desempenho ideal do seu braço robótico.O nosso apoio inclui documentação detalhada do produto, uma robusta seção de FAQ em nosso site, e acesso a atualizações de firmware e ferramentas de software para fins de programação e diagnóstico.Também fornecemos dicas de manutenção e melhores práticas para o cuidado de seus componentes de braço robótico. Por favor, note que os serviços de suporte técnico direto são fornecidos durante o horário comercial padrão e podem variar de acordo com a região.A nossa equipa dedicada de peritos técnicos está pronta para o ajudar com orientações passo a passoPara mais recursos e material de apoio, consulte o nosso website.
Embalagem do produto para peças de braço robótico:
Todos os componentes das peças do braço robótico estão seguramente fechados em inserções de espuma de proteção personalizadas para garantir a estabilidade durante o transporte.Cada parte é envolta individualmente em material anti-estático para evitar danos por descarga eletrostáticaA embalagem exterior consiste numa caixa de cartão corrugado durável, com o nome do produto, os números das peças e um código de barras escaneável para facilitar a identificação e a gestão do inventário.
Instruções de transporte para peças de braço robótico:
As peças do braço robótico embaladas serão enviadas numa caixa de cartão selada com adesivos de manipulação frágeis em todos os lados para alertar os correios do conteúdo delicado.A caixa será fortemente selada com fita adesiva pesada para evitar a abertura durante o transporteUm boletim de embalagem detalhado será anexado ao exterior numa bolsa à prova d'água, listando todos os componentes incluídos e as respectivas quantidades.O transporte será efectuado através de um fornecedor de logística de confiança com cobertura de seguro para o valor total do conteúdo., e as informações de localização serão fornecidas no momento da expedição.
