Foles materiais (opcional): | Inconel 625 | Aplicações: | Refinarias • Indústria química • Indústria petroquímica • Petróleo e gás – terrestre e a pouca distâ |
---|---|---|---|
Diâmetro nominal na entrada: | DN 25 - DN 200 | 1" - 8" | Orifício: | D - T |
Diâmetro real d do orifício: | 14 - 161,5 milímetros | 0,551 - 6,36 dentro | Área real A do orifício: | 154 - 20485 milímetros de ² | 0,239 - 31,75 no ² |
Pressão: | 0.12 - barra 413,8 | 2 - 6000 psig | Entrada da avaliação da flange: | CL150 - CL2500 |
Temperatura (de acordo com o EN do RUÍDO): | °C -270 a 550 | °F -454 a 1022 | Tipo da carga: | A mola |
Material do corpo: | 1,0619, 1,4408, 1,7357 | SA 216 WCB, SA 351 CF8M, SA 217 WC6, SA 352 LCB, SA 351 CF3M, SA 995 GR 4A | Conexão da válvula: | CRNA da flange. a ASME B 16,5 ou a CRNA. a EN 1092-1 do RUÍDO ou a CRNA. a JIS 2220 |
Realçar: | 1,0619 válvula de segurança a mola da pressão,Válvula de segurança da pressão DN200 |

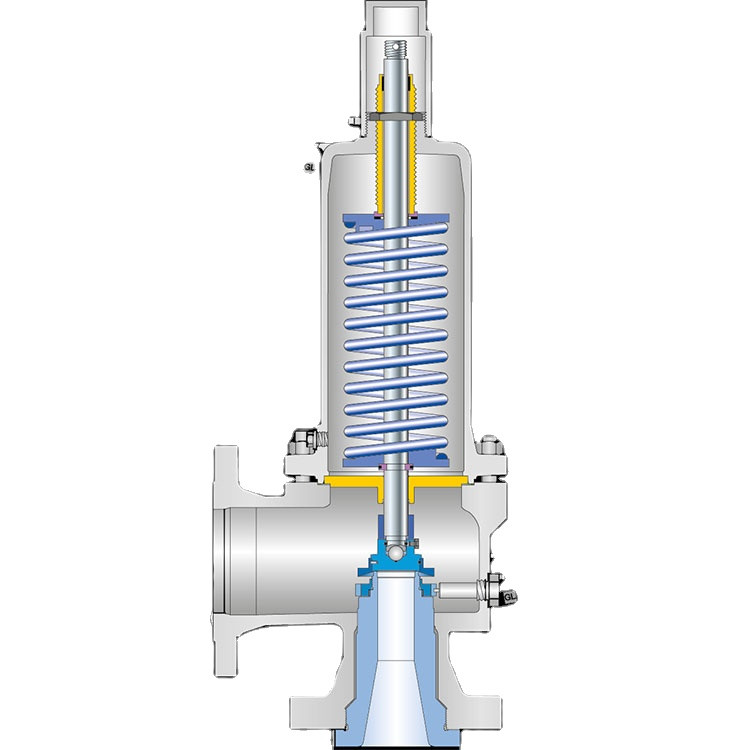

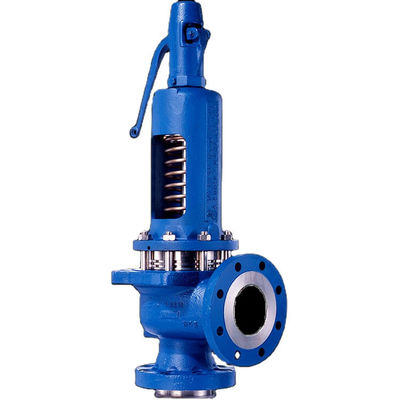

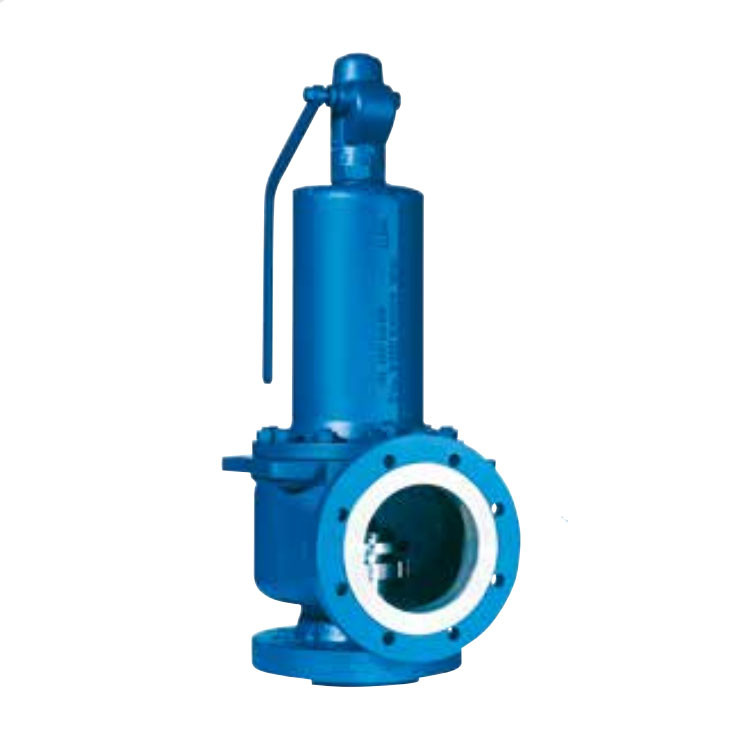

A mola para a realização da válvula de segurança da pressão do API 526
Válvulas de segurança flangeadas que cumprem todas as exigências de API 526 tais como orifícios estandardizados e centro-a
dimensões da cara. Sua construção robusta fá-los especialmente apropriados para altas pressões e materiais
como o duplex, o Monel ou o Hastelloy
