Braço do robô do cabo da orientação do cabo de Igus, peças do robô de soldadura e acessórios

ORIENTAÇÃO UNIVERSAL DO CABO DOS ACESSÓRIOS IGUS DO ROBÔ

Introdução

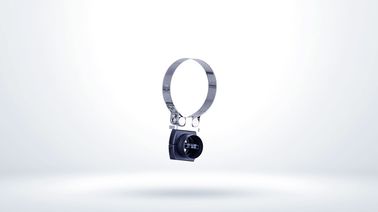

3D TRIFLEX® R E-CHAINS® COM as BRAÇADEIRAS PARA ROBÔS UNIVERSAIS/PRODUTO PADRÃO PARA o GUIAMENTO do CABO das ECONOMIAS

A empresa universal dos robôs constrói facilmente para operar-se, sistemas de pouco peso do robô. Estes robôs não têm seus próprios sistemas de abastecimento de energia. O triflex® R faz sob medida 30 e 40 são um fósforo perfeito, tecnicamente e também visualmente para sistemas do robô UR3, UR5 e UR10 elegante. As montagens de UR oferecem uma conexão rápida e fácil.

Fixe a orientação do cabo com triflex® R para todos os robôs de UR:

- Montagem fácil com grampos do parafuso

- 2 tamanhos do triflex® R – Ø 30 e Ø 40

- 5 diâmetros diferentes da braçadeira para os robôs UR3, UR5 e UR10

- 3 sistemas diferentes do triflex® R, versão fechado TRC, versão aberta para o enchimento fácil com cabos e mangueiras de TRE exterior e de TRL (versão clara)

Dimensões:

Diâmetro 54mm da braçadeira, 66mm, 75mm, 86mm, 108mm
diâmetro TR.30 do triflex® R - 34.5mm, TR.40 - 43mm

 Características e benefícios

• A instalação fácil e rápida

• Sistema modular – fácil encurtar e alongar

• Orientação do cabo com raio de curvatura e ângulo mínimos da torsão do mínimo

• Enchimento fácil e rápido com cabos aproveitados (conectores) da parte externa (TRE e TRL)

• Duas ou três câmaras para separar cabos e mangueiras

Como trabalha

Fixe a orientação do cabo com triflex® R para todos os robôs de UR:

Montagem fácil com grampos do parafuso

Os cabos e as mangueiras do guia do sistema do triflex® R do igus ao longo dos robôs de UR

O comprimento mínimo necessário do triflex® R depende do tipo do robô de UR:

UR3 - 1.200mm
UR5 - 1.500mm
UR10 - 1.800mm

Aplicações

• Colando, dispensando, e solda
