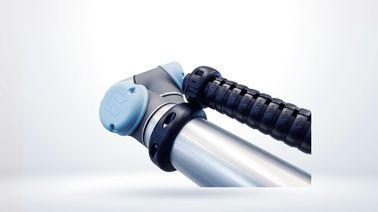

Braço colaborador de solda Igus Ur do robô - a braçadeira fixa acessórios da orientação do cabo

OS ACESSÓRIOS UNIVERSAIS IGUS UR-CLAMP DO ROBÔ FIXAM A ORIENTAÇÃO DO CABO

Introdução

• O sistema do triflex® R do igus® guia os cabos e as mangueiras seguros ao longo do robô de UR
• Orientação através das braçadeiras e das correntes de energia sintéticas em torno dos braços do robô de UR

Características e benefícios

• A instalação fácil e rápida
• Sistema modular – fácil encurtar e alongar
• Cabografe a orientação com raio de curvatura e ângulo mínimos da torsão do mínimo
• Enchimento fácil e rápido com cabos aproveitados (conectores) da parte externa (TRE, TRL)
• Duas ou três câmaras para separar cabos e mangueiras

• Dimensões:

  UR3/UR3e

  • TR.916.810.054
    • largura de 30mm,
    • altura de 130,5mm,
    • Ø 54mm
  • TR.916.810.066
    • largura de 30mm,
    • altura de 142,5mm,
    • Ø 66mm

  UR5

  • TR.916.810.075
    • largura de 30mm,
    • altura de 152mm,
    • Ø 75mm
  • TR.916.810.086
    • largura de 30mm,
    • altura de 162,5mm,
    • Ø 86mm

  UR10

  • TR.916.810.086
    • largura de 30mm,
    • altura de 162,5mm,
    • Ø 86mm
  • TR.916.810.108
    • largura de 30mm,
    • altura de 185mm,
    • Ø 108mm

Como trabalha

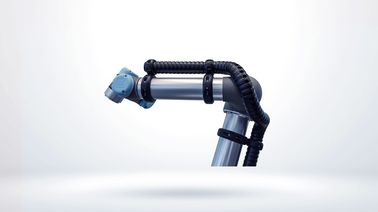

• Orientação nova do sistema do triflex® R com o uso dos protetores e das braçadeiras sintéticas para todos os robôs de UR.
• Montagem fácil das braçadeiras sintéticas NOVAS com parafusos integrados para um sistema de energia de guiamento elegante sem alguns contornos de interferência

 Aplicações

• Colando, dispensando, e solda
