Aplicações: | • Relevo térmico • Ar/compressores e bombas de gás • Gás e plantas técnicos do CO2 • Terminais de LP | Entrada nominal do diâmetro - linha: | 1/2” - 1 1/2” | 1/2” - 1 1/2” |
---|---|---|---|
Entrada nominal do diâmetro - flange: | DN 15 - DN 25 | 1/2” - 1" | ₀ real do diâmetro d do orifício: | 9 - 17,5 milímetros | 0,354 - 0,689 dentro |
Área real do orifício um ₀: | 63.6 - 241 milímetros de ² | 0,099 - 0,374 no ² | Pressão: | 0.2 - barra 250 | 2,9 - 3626 psig |
Entrada da avaliação da flange: | PN 40 - PN 400 | CL150 - CL2500 | Temperatura (de acordo com o EN do RUÍDO): | °C -273 a 450 | °F -459 a 842 |
Temperatur (nach ASME): | °C -196 a 450 | °F -321 a 842 | Corpo material da tomada: | 1,0619, 1,4408, 0,7043 | SA 216 WCB, SA 351 CF8M, Duktil GR. 60-40-18 |
Corpo material da entrada: | 1,4104, 1,4404 | SA 479 430, SA 479 316L | Conexão da válvula: | CRNA da linha. a ISO 228-1 do RUÍDO, a ISO 7-1/BS 21 ou a ASME B1.20.1, CRNA da flange. a EN 1092-1 |
Foles materiais (opcional): | De aço inoxidável, elastómetro e hastelloy | Tipo da carga: | A mola |
Realçar: | Válvula de diminuição a mola da pressão DN15,Tipo 459 válvula de segurança da pressão,Válvula de segurança da pressão da linha PN400 |

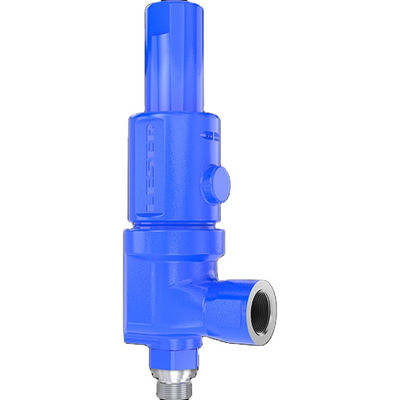

Tipo compacto a mola 459 válvula do desempenho de segurança da pressão
