Lugar de origem:
China
Marca:
SCHUNK
Certificação:
Provide
Número do modelo:
PHL 25-045
Contacte-nos
Cada mandíbula pode mover-se 45 mm por curso. O dispositivo oferece uma força de fechamento e abertura consistente de 500 N, que aumenta ligeiramente para 508 N quando nenhum dedo é estendido.
A unidade tem um peso de 1,89 kg e pode suportar um peso máximo recomendado da peça de 2,5 kg.Permite um comprimento máximo do dedo de 200 mm e pode suportar um peso de até 1 kg por dedo.
O volume do cilindro por duplo curso é de 107 cm3 e a pressão de funcionamento varia entre um mínimo de 2 bar e um máximo de 8 bar, com uma pressão nominal ideal de 6 bar.
Os tempos de fechamento e de abertura são rápidos, levando apenas 0,15 segundos cada. O dispositivo é capaz de fornecer alta precisão com uma precisão de repetição de 0,02 mm.
Com uma classe de proteção IP de 41, funciona adequadamente em temperaturas ambientais que variam de 5°C a um máximo de 90°C.
A força axial máxima (Fz max.) que o dispositivo pode suportar é de 1000 N. Pode também suportar um binário significativo com um máximo de 29 Nm no eixo Mx, 120 Nm no eixo My,e 33 Nm no eixo Mz.
OForça de agarreRefere-se à força coletiva exercida por cada mandíbula individual enquanto mantém um objeto a uma distância especificada, denotada comoP(ver ilustração anexo para mais esclarecimentos).
Ocomprimento do dedoé a distância da superfície de referência predefinida até ao eixo principal, identificada como distânciaPEsta medição manifesta o limite superior de comprimento do dedo viável à pressão operacional normal.É essencial diminuir o comprimento do dedo numa proporção consistente com a pressão nominal de funcionamento..
Precisão de repetiçãoÉ caracterizada pela consistência do posicionamento final numa sequência de 100 ciclos ininterruptos.
Opeso da peça de trabalhoé a massa determinada que pode ser manuseada de forma segura por um agarre de força, que incorpora um coeficiente de atrito estático de 0,1 e incorpora um fator de segurança de 2.Este cálculo destina-se a evitar deslizamentos durante a aceleração equivalente à aceleração gravitacionalgO peso admissível da peça de trabalho aumenta significativamente quando se utilizam técnicas de fixação de moldes ou de captura.
Horários de fechamento e de aberturaIndicam as durações necessárias para o fechamento e a abertura das mandíbulas da base do dispositivo de agarre, excluindo as durações adicionais, tais como as de comutação da válvula, enchimento da mangueira e resposta do PLC.Esses períodos devem ser devidamente contabilizados durante o cálculo dos tempos globais do ciclo.
O quadro operacional do dispositivo baseia-se naPrincípio de rack de pistão duplo e pinhão.
A construção principal da caixa é constituída por alumínio, utilizando especificamente um perfil extrudido para garantir robustez e durabilidade.
A mandíbula da base é feita de uma liga de alumínio de alta qualidade. Este material é tratado com um processo de anodização para melhorar suas propriedades de superfície, como resistência ao desgaste e à corrosão.
O dispositivo utiliza um guia de trilho perfilado para facilitar movimentos accionados precisos e suaves, contribuindo para a fiabilidade e precisão do sistema.
O mecanismo de accionamento funciona pneumaticamente e requer ar comprimido filtrado que cumpra as normas ISO 8573-1:2010, especificamente com níveis de limpeza de 7:4:4.
Uma garantia global cobre o produto por um período de 24 meses, proporcionando aos clientes garantia e suporte.

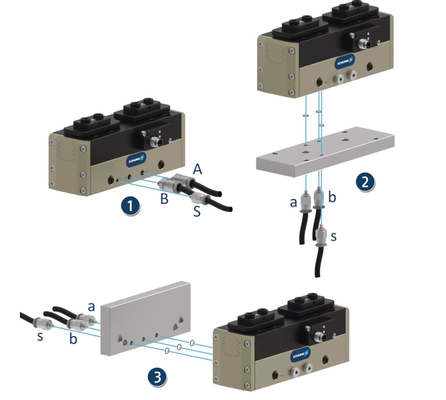

Incluem-se na compra as mangas centrais e os anéis O necessários para a ligação directa.e um manual de exploração que inclui uma declaração de constituição é facilmente acessível online para mais orientações.
As opções de melhoria incluem uma versão que vem com um dispositivo de manutenção de força de agarre mecânica.Uma válvula de manutenção da pressão SDV-P está disponível para garantir um desempenho constante..
A peça de braço robótico SCHUNK PHL 25-045 é um componente excepcional no mundo das peças de equipamentos industriais, concebido para melhorar a precisão e a eficiência dos sistemas automatizados.Como um excelente exemplo de uma pinça robótica de alta qualidade, este produto possui uma série de características que o tornam adequado para várias ocasiões e cenários de aplicação.Destaca-se como uma adição significativa a qualquer inventário de peças de robôs industriais.
Fabricado com a precisão e durabilidade esperadas de uma marca com a reputação de SCHUNK, o modelo PHL 25-045 vem da China, garantindo uma mistura de tecnologia avançada e custo-benefício.O sistema robótico de pinças foi meticulosamente testado e fornece certificação para garantir o seu desempenho e segurança em uma multiplicidade de ambientes industriaisCom uma quantidade mínima de encomenda de apenas uma unidade e um preço competitivo de 2600 dólares, o SCHUNK PHL 25-045 é acessível tanto para aplicações de pequena escala como para sistemas maiores e complexos.
Os detalhes da embalagem enfatizam o cuidado e a atenção prestados ao produto, garantindo que ele chegue em perfeitas condições com uma embalagem padrão que protege a integridade da pinça durante o transporte.Os clientes podem esperar prazos de entrega pontuais e, com termos de pagamento convenientes, como T/T e Link, o processo de aquisição é direto e sem problemas.O compromisso da SCHUNK com o fornecimento reflete-se na ampla disponibilidade do PHL 25-045, preparados para satisfazer as exigências de várias indústrias.
Projetado para funcionar a uma temperatura ambiente máxima de 90 °C e com um nível de proteção de IP23S, o SCHUNK PHL 25-045 é adequado para ambientes industriais desafiadores.A sua impressionante força de abertura de 500 N garante que pode lidar com uma ampla gama de tarefas com facilidade, tornando-se uma escolha ideal para aplicações que exigem manipulação precisa e capacidades de agarre firme.A classificação do produto como um sistema de pinças sublinha a sua função especializada em automação e robótica.
O intervalo de limpeza do SCHUNK PHL 25-045 é variável, permitindo um calendário de manutenção flexível que pode ser adaptado às exigências operacionais específicas de diferentes aplicações.Esta característica garante que a parte do braço robótico permaneça em ótima condição, contribuindo para a longevidade e a fiabilidade de todo o sistema automatizado a que serve.
Seja integrado em linhas de produção, estações de embalagem ou processos de montagem,O SCHUNK PHL 25-045 é a personificação de um componente versátil e indispensável no domínio das peças de robôs industriaisTrata-se de um investimento que promete melhorar a produtividade, a precisão e o desempenho geral de qualquer sistema robótico do qual faça parte.
Marca:SCHUNK
Número do modelo:PHL 25-045
Local de origem:China
Certificação:Fornecer
Quantidade mínima de encomenda:1
Preço:$2600
Detalhes da embalagem:Pacote padrão
Prazo de entrega:oportuno
Termos de pagamento:T/T, L/C
Capacidade de abastecimento:- Já chega.
Regulabilidade do curso:Não
Força de fechamento:500 N
Marca:SCHUNK
Temperatura ambiente máxima:90 °C
Modelo:PHL 25-045
Melhore o seu braço robótico de montagem com o nosso SCHUNK Robot Gripper, uma parte vital do corpo para precisão e durabilidade.O modelo PHL 25-045 é um testemunho do nosso compromisso com a qualidade e funcionalidade.
Obrigado por escolherem as nossas Peças de Braço Robótico para as vossas necessidades de automação.Estamos dedicados a fornecer-lhe um suporte técnico e serviços abrangentes para garantir a sua satisfação e o desempenho ideal do seu braço robótico.
Se encontrar qualquer problema ou tiver dúvidas sobre a instalação, operação ou manutenção das nossas peças de braço robótico, a nossa equipa de apoio técnico está disponível para o ajudar.Oferecemos orientação de solução de problemas, aconselhamento técnico e soluções para problemas comuns para ajudar a minimizar o tempo de inatividade e manter a produtividade.
Para um apoio mais aprofundado, prestamos uma série de serviços, incluindo:
O nosso compromisso com a excelência do serviço garante que o nosso apoio se estenda para além da compra inicial.contratos de serviços, e acesso à nossa base de conhecimentos e documentação.
Também incentivamos os clientes a fornecer feedback e compartilhar suas experiências com os nossos produtos.As suas ideias são inestimáveis para nós, à medida que melhoramos continuamente os nossos serviços de apoio e desenvolvemos produtos inovadores que atendem às suas necessidades em evolução..
Para mais informações, consulte a documentação fornecida com o seu produto ou visite o nosso sítio Web para obter recursos adicionais.O nosso objectivo é fornecer-lhe um apoio fiável para manter os seus sistemas robóticos a funcionar no máximo de desempenho.

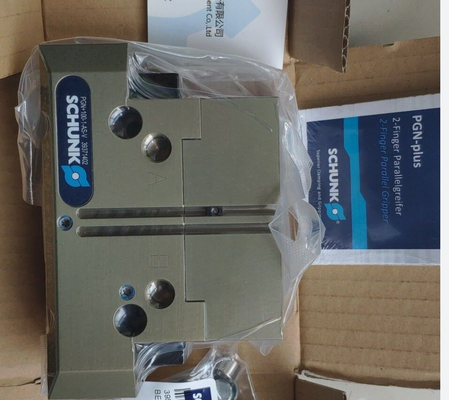

Embalagem do produto para peças de braço robótico:
Todos os componentes individuais das peças do braço robótico são fixados em inserções de espuma personalizadas para garantir a estabilidade durante o transporte.A espuma é colocada numa caixa de papelão robusta, concebida para suportar condições de transporte padrãoCada caixa é selada com fita adesiva de embalagem pesada e claramente rotulada com o conteúdo e as instruções de manuseio.
Fornecimento de peças de braço robótico:
As peças de braço robótico embaladas são enviadas numa caixa de papelão reforçado, com almofadas adicionais para absorver qualquer impacto durante o transporte.A caixa é amarrada para segurança extra e rotulada com as informações de envio apropriadasUtilizamos serviços de correio confiáveis para garantir a entrega atempada e segura para o destino especificado pelo cliente.
