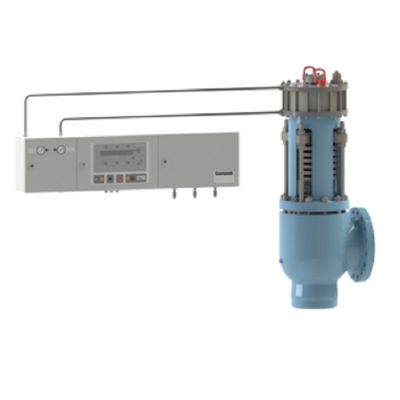

Projeto do ÉBRIO do modelo de Sempell do ÉBRIO com extremidade de solda ou a válvula de segurança de alta pressão flangeada do vapor das conexões

Informação Básica
Lugar de origem: China
Marca: Sempell
Número do modelo: ÉBRIO
Quantidade de ordem mínima: 1 grupo
Detalhes da embalagem: Caixa de madeira
Tempo de entrega: 30-60 dias do trabalho
Termos de pagamento: T/T, L/C, D/A, Western Union
Habilidade da fonte: 10 grupos pelo mês
Entrada do tamanho: DN 100 - DN 600 NPS 4 - NPS24 Variação da temperatura: Até °F +700 °C/+1300
Pressão ajustada: 10 barra - barra 450 Diâmetro do orifício: 66 milímetros - 438 milímetros
Projeto: Capota aberta, pistão equilibrado Acessórios: Indicador de posição
Projeto: Tipo da mola do disco, ajudado pneumaticamente Corpo /Material: 1.0460/SA105; 1.0619/SA216 WCB; 1.7335/SA182 F12
Materiais do corpo: 1.7357/SA217 WC6; 1.7380/SA18 F22; 1.7379/SA217 WC9 Corpo - material: 1.4903/SA182 F91; 1.4901/SA182 F92
Realçar:

Válvula de segurança de solda do vapor da extremidade

,

Válvula de segurança do vapor DN100

,

Válvula de segurança do vapor NPS24

Projeto do ÉBRIO do modelo de Sempell do ÉBRIO com extremidade de solda ou a válvula de segurança de alta pressão flangeada do vapor das conexões



Válvula de segurança de alta pressão para a proteção da caldeira no projeto da mola do disco com extremidade de solda ou conexões flangeadas



Características



Tensão alta até pressão ajustada devido à carga suplementar
Operação lisa (nenhuma força estalando)
A mola do disco permite umas forças mais altas comparadas à mola helicoidal. Isto conduz às pressões ajustadas altas mesmo para de alta capacidade.
A parada mecânica do elevador assegura a estabilidade funcional
Travamento para o teste hidrostática sem peças adicionais
Pressão traseira permissível alta



Especificações

Entrada do tamanho: DN 100 – DN 600
NPS 4 – NPS24

Variação da temperatura:

Até °F +700 °C/+1300

Pressão ajustada:

10 barra – barra 450

Diâmetro do orifício
66 milímetros – 438 milímetros

Projeto:

Capota aberta
Pistão equilibrado
Tipo da mola do disco
ajudado pneumaticamente

Material do corpo:

1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92

Acessórios:

Indicador de posição



Aplicações

Caldeiras de EN12952 e de TRD. Vapor super-caloroso e super-crítico saturado. Também apropriado para as adubaçoes por gás específicas onde o pleno controlo é exigido.



Estes sistemas controlados do relevo de pressão da segurança (CSPRS) usam um atuador para fornecer desempenho perfeitamente controlado na proteção da pressão na conformidade completa de exigências do EN e do TRD. Estas válvulas podem inteiramente ser personalizadas para serir perfeitamente as exigências da aplicação para a tensão do assento, a sobrepressão e os desempenhos da purgação. Mola helicoidal (tipo SOH) ou mola do disco (tipo ÉBRIO) para válvulas maiores. Combinado com a unidade de controle STE4 eletro-pneumática ou a unidade de controle STE5 pneumática, com redundâncias e in-line verificações. TÜV tipo-testou ao PED & ao EN4126-5.
