Lugar de origem: | CHINA |
---|---|
Marca: | OTC |
Número do modelo: | FD-V6S |
Quantidade de ordem mínima: | 1 |
Detalhes da embalagem: | braço do robô de soldadura do cnc de OTC FD-V6S 7axis da máquina de soldadura do mag do mig e robô i |
Tempo de entrega: | 60days |
Termos de pagamento: | L/C, D/A, D/P, T/T |
Habilidade da fonte: | 99 |
Especificação: | Valor | Número de machados: | 7 |
---|---|---|---|
Capacidade de carga útil máxima: | 6 QUILOGRAMAS | Repetibilidade posicional: | +/- 0,08 milímetros (nota 1) |

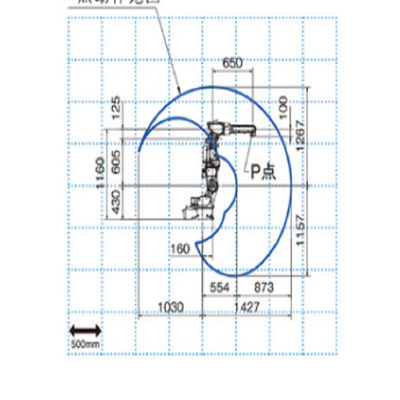

Alcance horizontal: | 1427mm | Alcance vertical: | 2424mm |
Conduza a capacidade: | 3600W | ||
Realçar: | Mig Mag Welding Machine,Robô de soldadura do arco de OTC,Robô de soldadura de OTC de 7 linhas centrais |

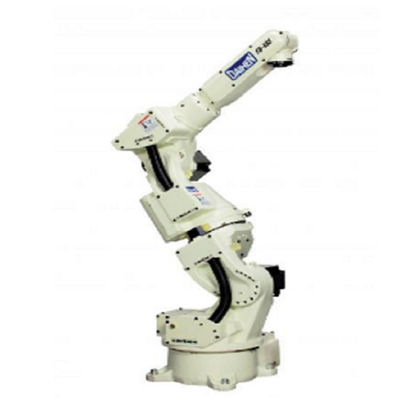

braço do robô de soldadura do cnc de OTC FD-V6S 7axis da máquina de soldadura do mag do mig e robô industrial apropriados para a arco-soldadura que embala com quadro de madeira da fumigação
Especificação | Valor |
Número de machados | 7 |
Capacidade de carga útil máxima | 6 quilogramas |
Repetibilidade posicional | +/- 0,08 milímetros (nota 1) |
Alcance horizontal | 1427mm |
Alcance vertical | 2424mm |
Capacidade da movimentação | 3600W |

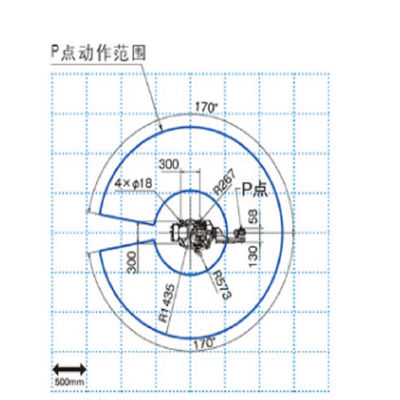

Escala de trabalho, braço, J1 (rotação) | +/- 170° |
Escala de trabalho, braço, J2 (antebraço) | -145°~ +70° |
Escala de trabalho, braço, J3 (úmero) | -170°~ +149° |
Escala de trabalho, pulso, J4 (balanço) | +/- 180° |
Escala de trabalho, pulso, J5 (se dobrar) | -50°~ +230° (nota 2) |
Escala de trabalho, pulso, J6 (torção) | +/- 360° (nota 2) |
Velocidade máxima, braço, J1 (rotação) | 3,66 rad/s {210°/s} |
Velocidade máxima, braço, J2 (antebraço) | 3,66 rad/s {210°/s} |
Velocidade máxima, braço, J3 (úmero) | 3,66 rad/s {210°/s} |
Velocidade máxima, pulso, J4 (balanço) | 7,33 rad/s {420°/s} |
Velocidade máxima, pulso, J5 (se dobrar) | 7,33 rad/s {420°/s} |
Velocidade máxima, pulso, J6 (torção) | 10,82 rad/s {620°/s} |
Carga do pulso, momento permissível, J4 (balanço) | N*m 11,8 |
Carga do pulso, momento permissível, J5 (se dobrar) | 9,8 N*m |
Carga do pulso, momento permissível, J6 (torção) | 5,9 N*m |
Carga do pulso, momento de inércia permissível, J4 (balanço) | 0,30 kg*m^2 |
Carga do pulso, momento de inércia permissível, J5 (se dobrar) | 0,25 quilogramas *m^2 |
Carga do pulso, momento de inércia permissível, J6 (torção) | 0,06 quilogramas *m^2 |
Área de seção transversal da operação do braço | 2,58 m^2 x 340° |
Circunstâncias ambientais | 0 ~ 45°C, 20 ~ RH de 80% (nenhuma condensação) |
Massa | 178 quilogramas |
Capacidade de carga útil do úmero | 10 quilogramas (nota 3) |
Tipo da instalação | Tipo do assoalho |
Cor da pintura | Branco (Munsell 10GY9/1) |
