| Lugar de origem: | CHINA |
|---|---|
| Marca: | OTC |
| Número do modelo: | FD-B4S |
| Quantidade de ordem mínima: | 1 |
| Detalhes da embalagem: | linha central de OTC FD-B4S 7 do robô de soldadura do playload de solda 4kg do braço do robô e alcan |
| Tempo de entrega: | 60days |
| Termos de pagamento: | L/C, D/A, D/P, T/T |
| Habilidade da fonte: | 99 |
| Número de machados: | 7 | Capacidade de carga útil máxima: | 4kg |
|---|---|---|---|
| Repetibilidade posicional: | +/- 0,08 milímetros (nota 1) | Alcance horizontal: | 1435mm |
| Alcance vertical: | 2446mm | Conduza a capacidade: | 3550W |
| Realçar: | Robô de soldadura do alcance 1.4m OTC,Robô de soldadura da carga útil 4kg OTC,Robô de soldadura de OTC de 7 linhas centrais |
||

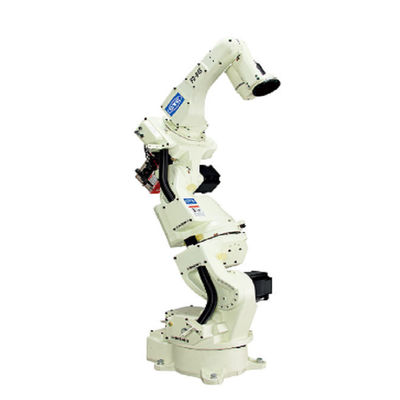

linha central de OTC FD-B4S 7 do robô de solda do playload de solda 4kg do braço do robô e alcance 1.4m como o robô de soldadura do mig
| Especificação | Valor |
|---|---|
| Número de machados | 7 |
| Capacidade de carga útil máxima | 4 quilogramas |
| Repetibilidade posicional | +/- 0,08 milímetros (nota 1) |
| Alcance horizontal | 1435mm |
| Alcance vertical | 2446mm |
| Capacidade da movimentação | 3550W |
| Escala de trabalho, braço, J1 (rotação) | +/- 170º |
| Escala de trabalho, braço, J2 (antebraço) | -145º~+70º |
| Escala de trabalho, braço, J3 (úmero) | -170°~ +142.6° |
| Escala de trabalho, pulso, J4 (balanço) | +/- 155° |
| Escala de trabalho, pulso, J5 (se dobrar) | -45°~ +225° (nota 2) |
| Escala de trabalho, pulso, J6 (torção) | +/- 205° (nota 2) |
| Velocidade máxima, braço, J1 (rotação) | 3,66 rad/s {210°/s} |
| Velocidade máxima, braço, J2 (antebraço) | 3,66 rad/s {210°/s} |
| Velocidade máxima, braço, J3 (úmero) | 3,66 rad/s {210°/s} |
| Velocidade máxima, pulso, J4 (balanço) | 7,33 rad/s {420°/s} |
| Velocidade máxima, pulso, J5 (se dobrar) | 7,33 rad/s {420°/s} |
| Velocidade máxima, pulso, J6 (torção) | 10,5 rad/s {600°/s} |
| Carga do pulso, momento permissível, J4 (balanço) | N*m 10,1 |
| Carga do pulso, momento permissível, J5 (se dobrar) | N*m 10,1 |
| Carga do pulso, momento permissível, J6 (torção) | 2,94 N*m |
| Carga do pulso, momento de inércia permissível, J4 (balanço) | 0,38 kg* m@2 |
| Carga do pulso, momento de inércia permissível, J5 (se dobrar) | 0,38 quilogramas *m^2 |
| Carga do pulso, momento de inércia permissível, J6 (torção) | 0,03 quilogramas *m^2 |
| Área de seção transversal da operação do braço | 2,57 m^2 x 340° |
| Circunstâncias ambientais | 0 ~ 45°C, 20 ~ RH de 80% (nenhuma condensação) |
| Massa | 189 quilogramas |
| Capacidade de carga útil do úmero | 10 quilogramas (nota 3) |
| Tipo da instalação | Tipo do assoalho |
| Cor da pintura | Branco (Munsell 10GY9/1) |
