robô para a soldadura de arco, robô da linha central da estação de trabalho FD-V25 6 da soldadura do robô de soldadura automática do transporte de materiais para OTC

Informação Básica
Marca: OTC
Número do modelo: FD-V25
Quantidade de ordem mínima: 1
Preço: negatiation
Detalhes da embalagem: o robô para a soldadura de arco, robô da linha central da estação de trabalho FD-V25 6 da soldadura
Tempo de entrega: 4-12 semana
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: 50
Nome do produto: robô de solda para a soldadura de arco, robô da linha central da estação de trabalho FD-V25 6 do rob modelo: FD-V25
Uso: Para soldar Tipo: braço do robô industrial
Alcance: 1.71m Carga útil: 25kg
Repetibilidade RP da posição (milímetros): ± 0,003" (± 0,07 milímetros) Machados: 6
Tipo da instalação: Tipo do assoalho Massa: 613 libras. (278 quilogramas)
Realçar:

Máquina de soldadura robótico

,

robô de soldadura do cnc

robô de solda para a soldadura de arco, robô da linha central da estação de trabalho FD-V25 6 do robô de solda automática do transporte de materiais para OTC


Descrição do produto


Especificação Valor
Número de machados 6
Capacidade de carga útil máxima 55 libras. (25 quilogramas)
Repetibilidade posicional ± 0,003" (± 0,07 milímetro) (nota 1)
Alcance horizontal 67,32" (1710 milímetros)
Alcance vertical 117,28" (2979 milímetros)
Capacidade da movimentação 5600 W
Escala de trabalho, braço, J1 (rotação) ±170° (±50°) (nota 2)
Escala de trabalho, braço, J2 (antebraço) -155 ° ao ° +100
Escala de trabalho, braço, J3 (úmero) -170° a +260° (nota 4)
Escala de trabalho, pulso, J4 (balanço) ± 180°
Escala de trabalho, pulso, J5 (se dobrar) -50 ° a + 230°
Escala de trabalho, pulso, J6 (torção) ° ±360
Velocidade máxima, braço, J1 (rotação) 3,40 rad/s (195°/s) [3,05 rad/s (175°/s)] (Nota 2)
Velocidade máxima, braço, J2 (antebraço) 3,32 rad/s (190°/s)
Velocidade máxima, braço, J3 (úmero) 3,14 rad/s (180°/s)
Velocidade máxima, pulso, J4 (balanço) 6,98 rad/s (400°/s)
Velocidade máxima, pulso, J5 (se dobrar) 6,98 rad/s (400°/s)
Velocidade máxima, pulso, J6 (torção) 10,47 rad/s (600°/s)
Carga do pulso, momento permissível, J4 (balanço) 52,6 N⋅m
Carga do pulso, momento permissível, J5 (se dobrar) 52,6 N⋅m
Carga do pulso, momento permissível, J6 (torção) 24,5 N⋅m
Carga do pulso, momento de inércia permissível, J4 (balanço) ² 1,09 do kg⋅m
Carga do pulso, momento de inércia permissível, J5 (se dobrar) ² 1,09 do kg⋅m
Carga do pulso, momento de inércia permissível, J6 (torção) 0,24 ² do kg⋅m
Área de seção transversal da operação do braço ² x 340° de 5,27 m
Circunstâncias ambientais 32 ao ºF 113 (0 a 45 °C), 20 ~ RH de 80%
Massa 613 libras. (278 quilogramas)
Capacidade de carga útil do úmero 22 libras. (10 quilogramas)
Tipo da instalação Assoalho/teto/parede
Cor da pintura Branco (notação 10GY 9/1 de Munsell)

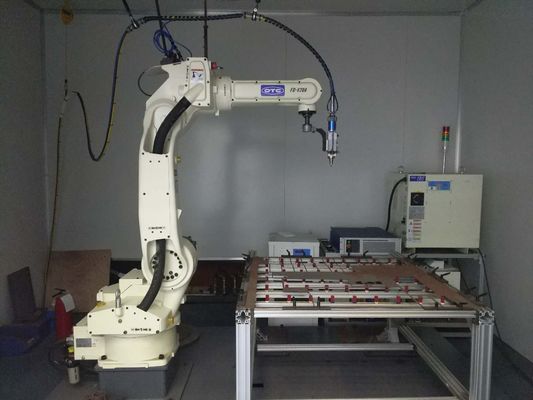

Nosso FD-V25, robô de 6 linhas centrais é projetado para a soldadura de arco, o corte e as aplicações do transporte de materiais que exigem uma carga útil maior. O cabo de sinal incorporado da aplicação simplifica a integração e a instalação.

MANIPULADOR DO ROBÔ

• Oferece uma escala de trabalho larga com um braço independentemente articulado

• Conexão digital sem emenda com todas as fontes de alimentação de solda do tipo de OTC DAIHEN

• O controle de restrição melhorado da vibração fornece o movimento suave do robô

• Única tecnologia da fonte – todos os componentes são fabricados por OTC DAIHEN.

• O projeto altamente versátil apoia aplicações da solda, do corte e do transporte de materiais

CONTROLADOR DO ROBÔ FD11

• Windows XP baseou a arquitetura aberta

• Grande capacidade de memória e 40 entradas/40 sinais de controle da saída

• As funções avançadas do PLC permitem o diagrama da escada que edita diretamente com ensinam o pendente

• Capacidades da rede – conecta aos ethernet, ao DeviceNet, e às conexões de PROFIBUS (pode exigir o hardware adicional)

ENSINE O PENDENTE

• As exposições do ícone ajudam no ensino rápido & fácil

• Tela da cor de 640×480 VGA com projeção a cores do luminoso 65536 do diodo emissor de luz

• a posição 3 permite o interruptor fornece a segurança aumentada

• a função da Multi-tela permite que o usuário ver até 4 telas simultaneamente

• Função de ajuda no tela com os manuais completos da instrução

• Visualização ótica de tela táctil padrão com operação de seletor do movimento
